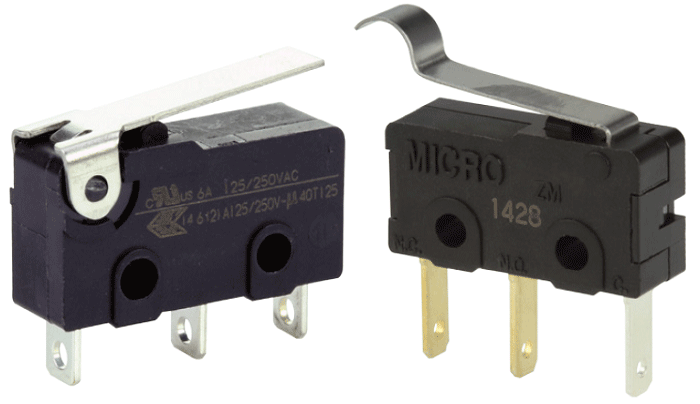

微型开关是需要非常少的力（推动/压力）即可快速运行的开关。最初，公共端子（C）的触点可以是常闭（NC）或常开（NO）。它们非常可靠，快速且高效地使用。微型开关也称为微型速动开关。ZM10系列的电气额定值为0.1 A 30 Vdc，0.1 A 125/250 Vac 5 A 125/250 Vac；ZM50系列的电气额定值为5 A 125/250 Vac；和ZM90系列的电气额定值为10.1 A 125/250 Vac。所有ZM系列都具有10,000次机械耐力循环。

描述

微型开关ZM和ZM1系列是Z系列超微型基本开关的霍尼韦尔微型开关系列的微型速动开关。
ZM和ZM1系列虽然体积小巧，但其额定功率可控制从逻辑电平（基于计算机的电路）到功率占空比切换（高达16.1 A和250 Vac）的电气负载。
超小型开关的封装尺寸非常适合设备上空间有限的应用。
ZM和ZM1系列的总长度小于20毫米[0.78英寸
有多种一体式不锈钢杠杆可供选择，并且与超小型包装尺寸结合使用时，可使该开关适应多种应用。
ZM系列通过了UL，cUL，CE和CQC的机构认证，可在全球范围内使用，而ZM1系列则通过了UL，cUL，ENEC和CQC的机构认证。

特征

ZM和ZM1系列通常具有以下功能-

非常适合功率负载和逻辑电平负载
SPDT，SPNC或SPNO开关选项
带银合金触点的功率占空比开关
镀金，银合金触点，用于逻辑电平控制
销钉柱塞和各种不锈钢杆选件，包括内部和外部安装杆
各种电气终端
符合UL，cUL，UL 61058-1，ENEC，IEC 61058-1和CQC，GB 15092.1认证

微型开关ZM系列规格

SPDT，SPNC，SPNO
对于ZM50系列（标准负载）-操作力（在销钉柱塞上）-104 g，146 g，249 g
端接-焊料（标准和扩展），PCB（标准，左或右）
密封-IP40
执行器，销杆标准杠杆（300系列不锈钢）-销杆，直杆（5种长度），模拟滚轮杆（3种样式），滚轮杆，L形杆，特殊杆。
工作温度范围为-40°C至125°C [-40°F至257°F]。
机械耐久性（周期）-5,000,000分钟。@最多400个循环/分钟
开关电阻（初始）-最大100mΩ。
绝缘电阻（初始）-至少100MΩ（500 Vdc 1分钟）。
介电强度（初始值）（在带电部件和地面之间）-1500 V RMS，持续一分钟（≤0.5 ma泄漏电流）。
接触材料-银合金。
超小型包装尺寸（19,80 mm x 10,60 mm x 6,40 mm [0.78 in x 0.42 in x 0.25 in]）。

ZM系列电气规格

Table. Micro Switch ZM Series Electrical Ratings

如何选择微动开关

根据应用，我们可以选择要使用的微动开关的类型。一个ZM系列微动开关采用螺旋弹簧设计以延长机械寿命，而另一个ZM1系列微动开关则采用板簧设计以提高电气额定值。还可以根据操作杆或端子的类型进行选择。微型开关中有各种类型的杠杆端子，如销钉柱塞，短直杠杆，标准直杠杆，长直杠杆，加长直杠杆，小型模拟滚轮杠杆，标准模拟滚轮杠杆，滚轮杠杆，L形杠杆。

微型开关ZM系列产品名称

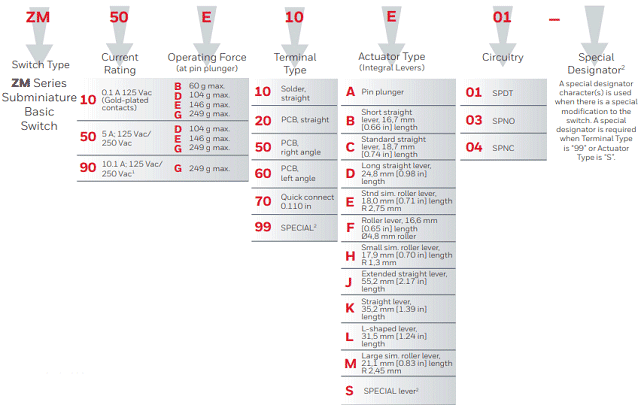

通过指定的产品名称，可以如下选择微动开关：

在上面的示例中，ZM50E10E01带有SPDT银合金，额定电流为5A，端接类型为焊料，最大操作力。g [oz] 35 [1.23]和最小释放力。g [oz] 8 [0.28] 11.它带有滚柱肝。

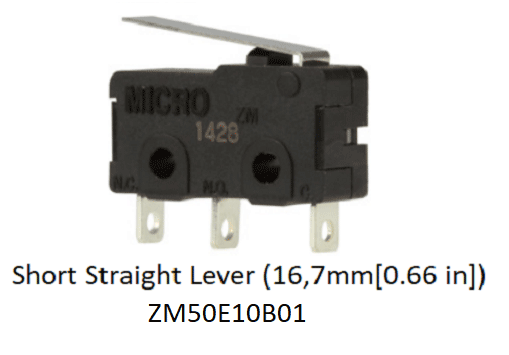

如果我们要寻找直杆端子，则产品名称为ZM50E10B01。

ZM50E10B01  随附SPDT银合金，额定电流为5A，端接类型为焊料，最大操作力。g [oz] 40 [1.41]和最小释放力。g [盎司] 6 [0.21] 11。

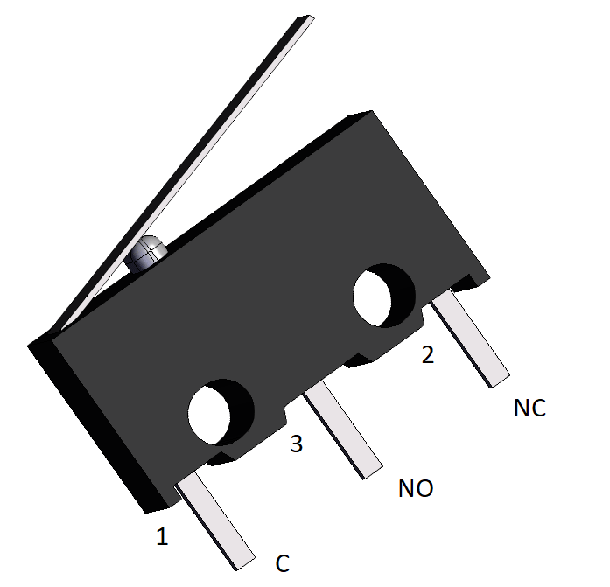

如何使用微动开关

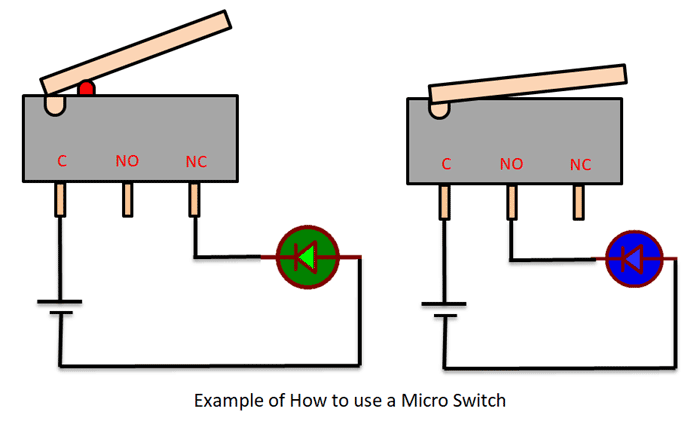

上面的电路连接显示了微动开关在未踩下肝脏（左手侧回路）和未踩下肝脏（右手侧回路）时的工作情况。输入被提供给公共端子（C）。首先，该开关处于常闭（NC）模式，即：肝脏端子C或活动触点连接到NC端子，并且C和常开（NO）之间没有触点。因此，最初绿色的LED发光，该LED连接在开关的NC端子上。

当在肝脏端子上施加轻微的力或将其按下时，C和NO  端子将连接，并且蓝色LED发光，因为C和NO端子之间现已建立接触。

根据应用的不同，我们可以分别或同时在NC或NO模式下使用SPDT微动开关。

应用领域

影印机
收银机：感应抽屉打开或关闭
微波炉
电冰箱
暖通空调
医院病床

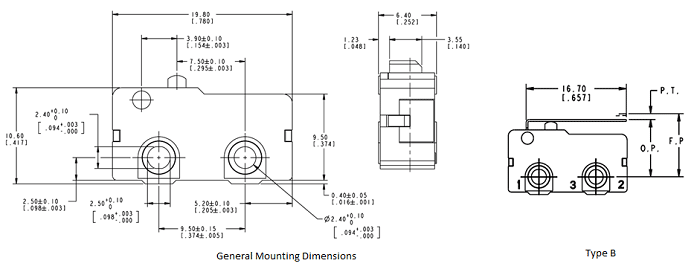

2D模型
