Maxim Integrated MAX15005DAUE/V+ PWM控制器在4.5V至40V（负载突降）的汽车输入电压范围内工作。如果IN自举至升高的输出电压，则启动后输入电压可能低于4.5V。控制器集成了实现固定频率隔离/非隔离电源所需的构件。通用升压，反激，正向和SEPIC转换器均围绕MAX15004 / MAX15005设计。

MAX15005DAUE/V+ PWM控制器特征

宽电源电压范围满足汽车电源操作要求，包括“冷启动”条件

4.5V至40V的工作输入电压范围（如果输入自举至升压输出，则可在启动后以较低的电压工作）

控制架构可在简化设计的同时提供出色的性能

电流模式控制

300mV，5％的准确限流门限电压

可编程斜率补偿

50％（MAX15004）或可调（MAX15005）最大占空比

准确，可调节的开关频率和同步避免了对敏感无线电频段的干扰

开关频率在15kHz至500kHz范围内可调（对于MAX15005A / B / C / D为1MHz）

RC可编程4％准确开关频率

外部频率同步

内置保护功能，提高了系统可靠性

逐周期和打ic限流保护

过压和热关断保护

-40°C至+ 125°C汽车温度范围

符合AEC-Q100

MAX15005DAUE/V+ PWM控制器应用领域

汽车行业

真空荧光显示（VFD）电源

隔离式反激，正向，非隔离式SEPIC，升压转换器

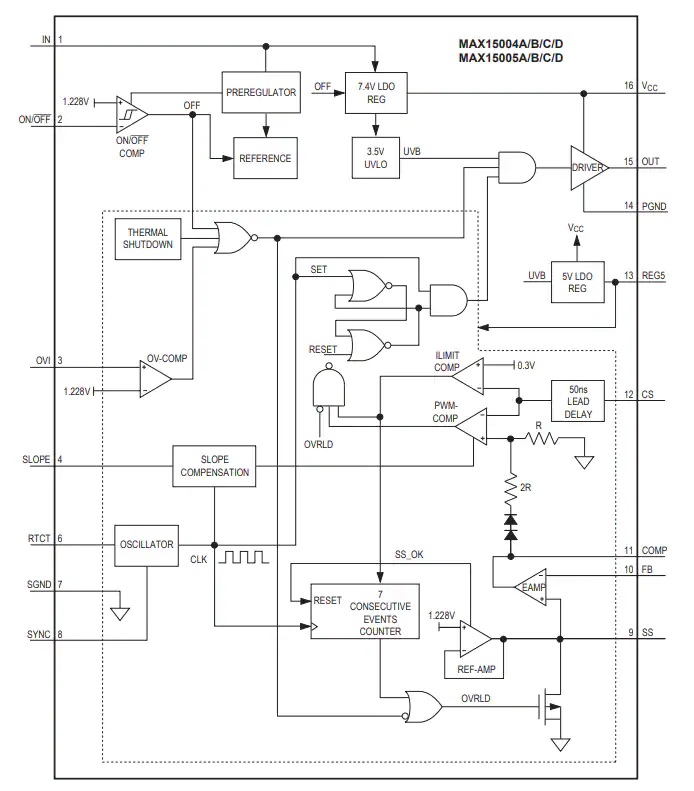

MAX15005DAUE/V+ PWM控制器功能结构图
