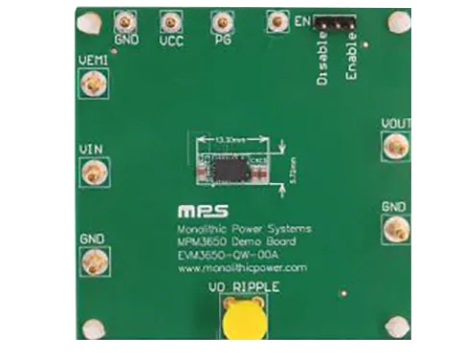

芯源系统MPS EVM3650-QW-00A评估板可评估MPM3650，这是一个完全集成的，高频，同步，整流，降压型电源模块，带有一个内部电感器。该评估板具有轻载时具有DCM的高效率，高效的同步模式运行以及支持预偏置启动的特性。EVM3650-QW-00A评估板采用QFN-24封装，可在2.75V至17V的电源电压范围，5A的输出电流和1200kHz的固定开关频率下工作。该评估板包括热关断，外部可编程软启动时间，过流保护和打ic模式。典型应用包括FPGA电源系统，光模块，电信，网络和工业设备。

EVM3650-QW-00A评估板特征

轻载时使用DCM的高效

高效同步模式操作

支持预偏置启动

热关断

外部可编程软启动时间

EN和电源对电源排序有利

过电流保护和打cup模式

EVM3650-QW-00A评估板技术指标

2.75V至17V工作输入电压范围

5A输出电流

1200KHz固定开关频率

4mm x 6mm x 1.6mm尺寸

输出可调0.6V

EVM3650-QW-00A评估板应用领域

FPGA电源系统

光模块

电讯

联网

工业设备

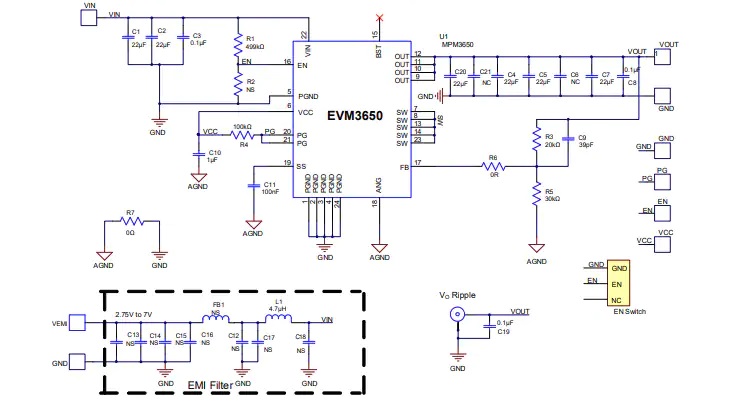

EVM3650-QW-00A评估板电路原理图
