Apex Microtechnology SA160 10A H桥电机驱动器IC是用于驱动有刷型电机和无功负载的低成本解决方案。SA160使用标准型号SA160DP在高达80V的单电源下工作，同时提供高达10A的连续输出电流。SA160与A级SA160DPA可以连续工作高达14A的电流。SA160DP / SA160DPA的R DS（ON）极低，在整个-40°C至+ 85°C的工作温度范围内典型值为140mΩ，从而使散热减少了近50％。SA160DP / SA160DPA的开关频率可以在内部产生，并且可以使用外部积分器电容器以高达125kHz的频率进行编程。这两款器件还可以通过高达250kHz的外部开关信号进行控制。

SA160 10A H桥电机驱动器IC特征

80V电源供电

20A PEAK（SA160DPA）高输出电流

800W（SA160DP），1100W（SA160DPA）输送到负载

典型值为45kHz，最大开关频率为250kHz

两个MOSFET的典型R DS（on）为140mW

典型输出效率为97％

SA160 10A H桥电机驱动器IC应用领域

电刷式电机控制

D类开关模式放大器

无功负载

电磁线圈（MRI）

主动磁轴承

震动消除

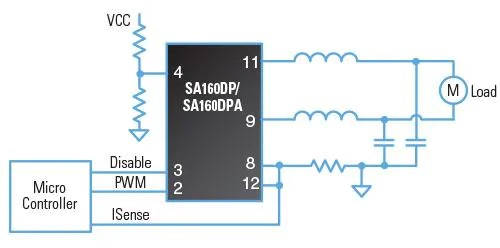

SA160 10A H桥电机驱动器IC电路图
