具有可编程限流功能的SA01 PWM放大器介绍_特性_电路图及应用

来源：HQBUY 发布时间：2020-09-11

摘要： 具有可编程限流功能的Apex Microtechnology SA01 PWM放大器可为负载提供高达2000W的功率，并通过单个电源供电。放大器可以在很宽的电压范围内工作。包括一个误差放大器，为电刷式电机控制应用中的速度控制环路提供增益。

具有可编程限流功能的Apex Microtechnology SA01 PWM放大器可为负载提供高达2000W的功率，并通过单个电源供电。放大器可以在很宽的电压范围内工作。包括一个误差放大器，为电刷式电机控制应用中的速度控制环路提供增益。

具有可编程限流功能的Apex Microtechnology SA01 PWM放大器

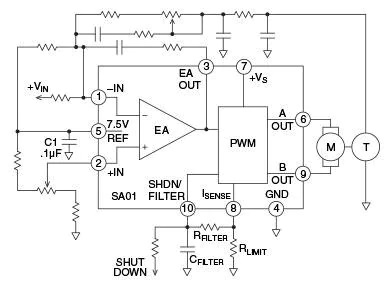

该PWM放大器是一种混合产品设计，采用10引脚密封隔离金属电源封装。它仅需要两平方英寸的电路板空间。SA01的电流限制可通过使用单个电阻器进行编程。关断输入将关闭H桥输出的所有四个驱动器。提供了一个精密基准输出，用于补偿误差放大器，该误差放大器可以针对标准输入信号进行缩放。SA01受到保护，以防止短路至电源或接地。板载H桥输出MOSFET通过直接检测芯片温度来保护免受热过载。
