德州仪器（TI）ADS7066 16位模数转换器（ADC）是一款小型8通道，高精度逐次逼近寄存器（SAR）模数转换器（ADC）。ADS7066具有一个集成的无电容基准电压源和一个基准电压缓冲器，通过减少外部元件的数量来帮助减小整体解决方案的尺寸。德州仪器（TI）ADS7066的晶圆级芯片级封装和较少的外部组件使它们非常适合空间受限的应用。

ADS7066具有内置失调校准功能，可在较宽的系统工作条件下提高精度。可编程平均滤波器可实现更高分辨率的测量。ADS7066的八个通道可以分别配置为模拟输入，数字输入或数字输出，以实现较小的系统尺寸并简化电路设计，以实现混合信号反馈和数字控制。

增强型SPI使ADS7066能够以较低的时钟速度实现高吞吐量，从而简化了电路板布局并降低了系统成本。ADS7066具有用于数据读写操作和上电配置的循环冗余校验（CRC）。

ADS7066 16位模数转换器特征

解决方案尺寸小

1.62mm×1.62mm WCSP

节省空间的无电容2.5V内部基准

八个通道可配置为以下任意组合

最多八个模拟输入，数字输入或数字输出

可编程平均滤波器

可编程的样本量用于平均

平均内部转换

平均输出为20位分辨率

具有通道定序器的低泄漏多路复用器

手动模式

即时模式

自动排序模式

出色的交流和直流性能

SNR为86dB，THD为–100dB

通过可编程平均滤波器提高SNR

INL（±1LSB，16位无丢失代码）

内部校准可改善偏移和漂移

250kSPS高采样率，无延迟输出

工作范围广

0V至V REF和2 x V REF ADC输入范围

3V至5.5V模拟电源

1.65V至5.5V数字电源

–40°C至+ 125°C的温度范围

增强型SPI数字接口

高速60MHz SPI接口

通过> 4.5MHz SPI实现完整的吞吐量

ADS7066 16位模数转换器应用领域

光模块

光纤线卡

多参数病人监护仪

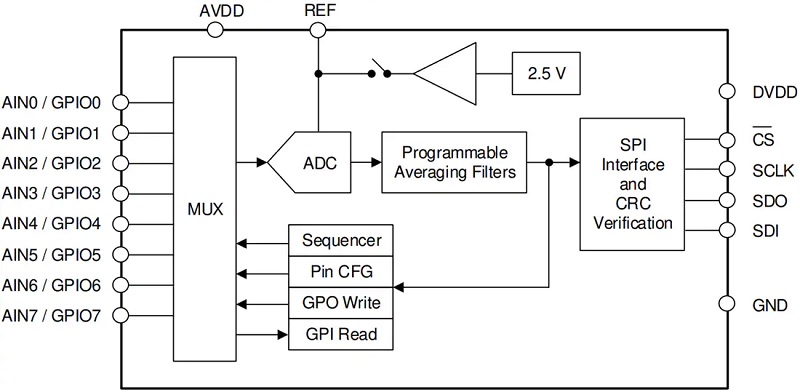

ADS7066 16位模数转换器功能结构图
