德州仪器（TI）DLPC6421 DLP数字显示控制器是为DLP 4K UHD显示芯片组设计的。两个DLPC6421显示控制器以及DLP470TP DMD和DLPA3000 / DLPA3005电源管理一起构成了芯片组。该解决方案非常适合需要小尺寸的高分辨率和高亮度的显示系统。为确保可靠的操作，德州仪器（TI）DLPC6421显示控制器必须始终与DLP470TP DMD和DLPA3000 / DLPA3005电源管理集成电路一起使用。

DLPC6421 DLP数字显示控制器特征

双DLP控制器使用DLP470TP数字微镜设备（DMD）支持高达4K的超高清（UHD）分辨率显示

60Hz时高达4K

1080p时高达240Hz

1080p时高达120Hz（3D）

提供一个60位输入像素接口

RGB数据格式

每种颜色10位

像素时钟支持60位高达160MHz

高速，低压差分信号（LVDS）DMD接口

微处理器外设

3个I 2 C端口，1个UART端口和1个SSP端口

1个USB 1.1从端口

图像处理

多种图像处理算法

帧率转换

颜色坐标调整

可编程的色彩空间转换

可编程的反伽玛和飞溅

集成支持3D显示

一维梯形失真校正

集成时钟生成电路

在单个20MHz晶体上运行

集成扩频时钟

外部记忆体支援

微处理器和PWM序列的并行闪存

516引脚塑料球栅阵列封装

支持LED系统

DLPC6421 DLP数字显示控制器应用领域

移动智能电视

移动投影仪

数字标牌

商业游戏

智能家居显示器

移动家庭影院

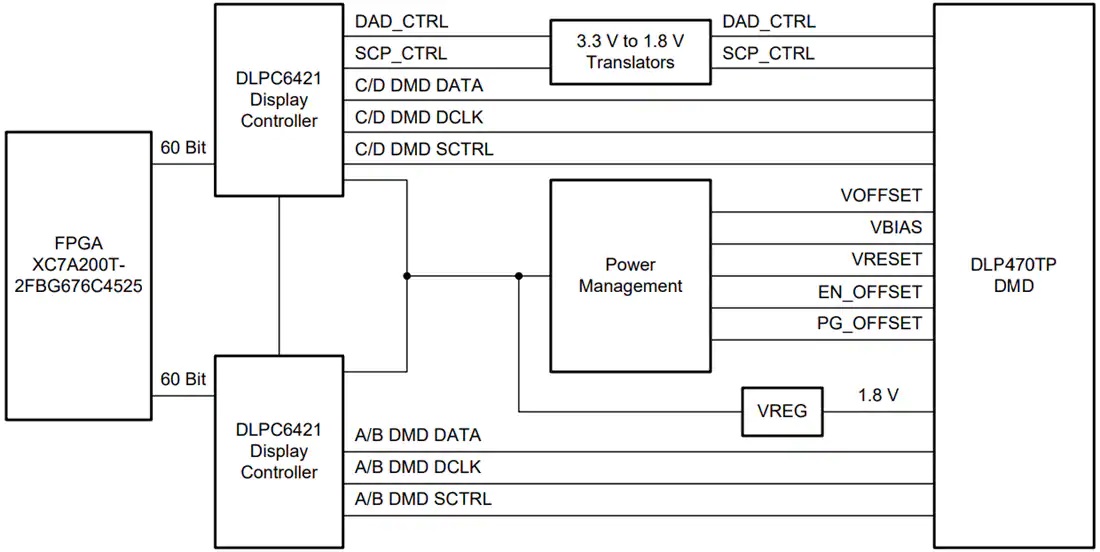

DLPC6421 DLP数字显示控制器应用电路图
