德州仪器（TI）PCM6xx0-Q1音频模数转换器（ADC）是4通道（PCM6240-Q1，PCM6340-Q1）和6通道（PCM6260-Q1，PCM6360-Q1）高性能音频模数转换器转换器（ADC）。这些设备支持高达10V RMS的模拟输入信号。PCM6xx0-Q1支持线路和麦克风输入，并允许单端和差分输入配置。这些设备提供集成的高压，可编程麦克风偏置和输入诊断电路。该电路允许直接连接到基于麦克风的汽车系统，并具有针对直接耦合输入的完整故障诊断功能。

PCM62x0-Q1集成了高效的升压转换器，可使用外部低压3.3V电源产生高压麦克风偏置。

PCM63x0-Q1直接使用外部高压电源（HVDD），该电源是系统中随时可用的电源，用于生成高压可编程麦克风偏置。

PCM6xx0-Q1集成了可编程通道增益，数字音量控制，低抖动锁相环（PLL），以及可编程的高通滤波器（HPF）。这些还包括双二阶滤波器，低延迟滤波器模式，并允许高达768kHz的采样率。

德州仪器（TI）PCM6xx0-Q1支持时分多路复用（TDM）2 S或左对齐（LJ）音频格式，并且可以通过I 2 C或SPI接口进行控制。这些集成的高性能功能以及3.3V单电源供电使PCM6xx0-Q1系列成为空间受限的汽车系统的绝佳选择。

PCM6xx0-Q1音频模数转换器特征

符合AEC-Q100的汽车应用要求

-40°C≤? 甲 ≤+ 125°C温度1级

ADC性能

110dB线路差分输入动态范围

110dB麦克风差分输入动态范围

–95dB THD + N

通道求和模式支持高SNR

ADC输入电压

差分10V RMS满量程输入

单端5V RMS满量程输入

ADC采样率（fS）= 8kHz至768kHz

可编程通道设置

0dB至42dB（1dB步进）通道增益

–100dB至27dB数字音量控制

以0.1dB的分辨率进行增益校准

163ns分辨率的相位校准

可编程麦克风偏置（5V至9V）

带有集成式高效升压转换器（PCM62x0-Q1）

使用外部高压HVDD电源（PCM63x0-Q1）

可编程麦克风输入故障诊断

输入开路或输入短路

接地，MICBIAS或VBAT

麦克风偏置电流保护

低延迟信号处理滤波器选择

可编程HPF和双二阶数字滤波器

I 2 C或SPI控件

音频串行数据接口

格式：TDM，I 2 S或左对齐（LJ）

16位，20位，24位或32位字长

主或从接口

单电源，3.3V工作

3.3V或1.8VI / O电源操作

在48kHz功耗下<20mW /通道

PCM6xx0-Q1音频模数转换器应用领域

汽车主动降噪

汽车主机

数字座舱处理单元

汽车外部放大器

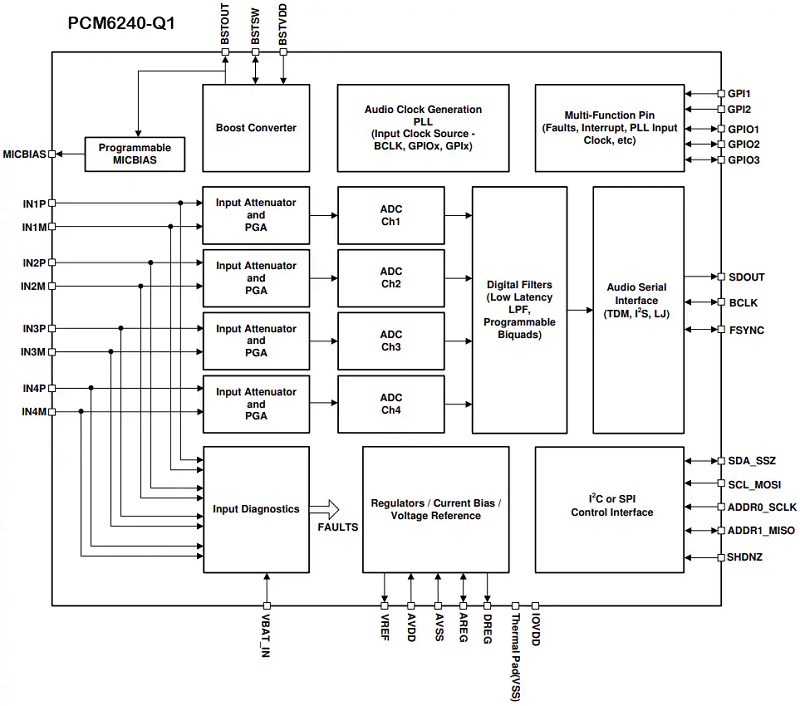

PCM6240-Q1功能结构图

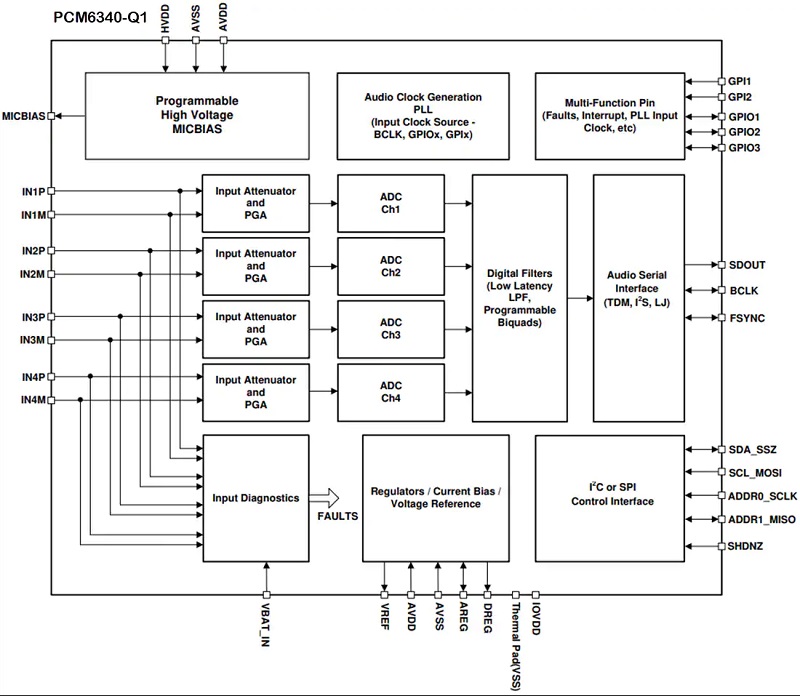

PCM6340-Q1功能结构图

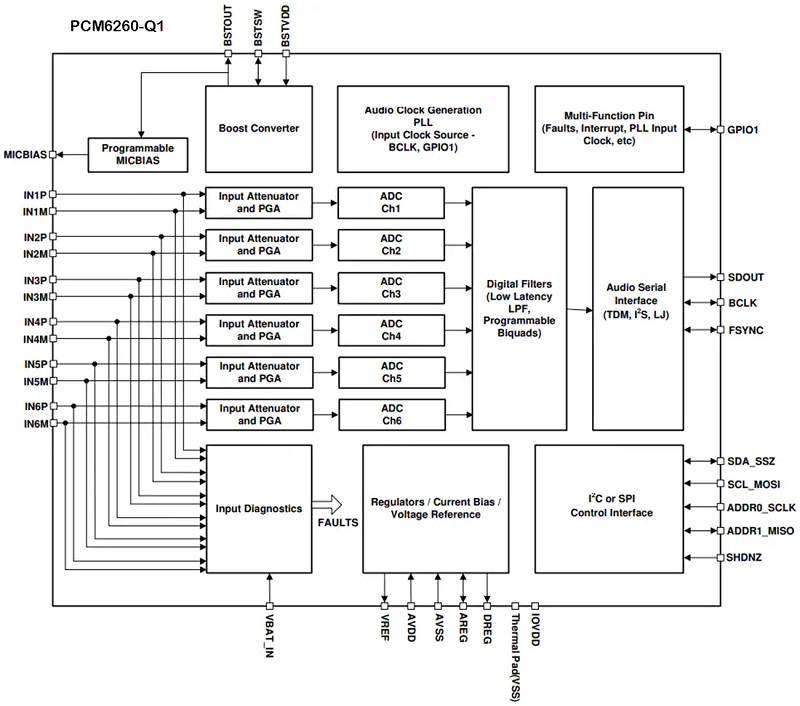

PCM6260-Q1功能结构图

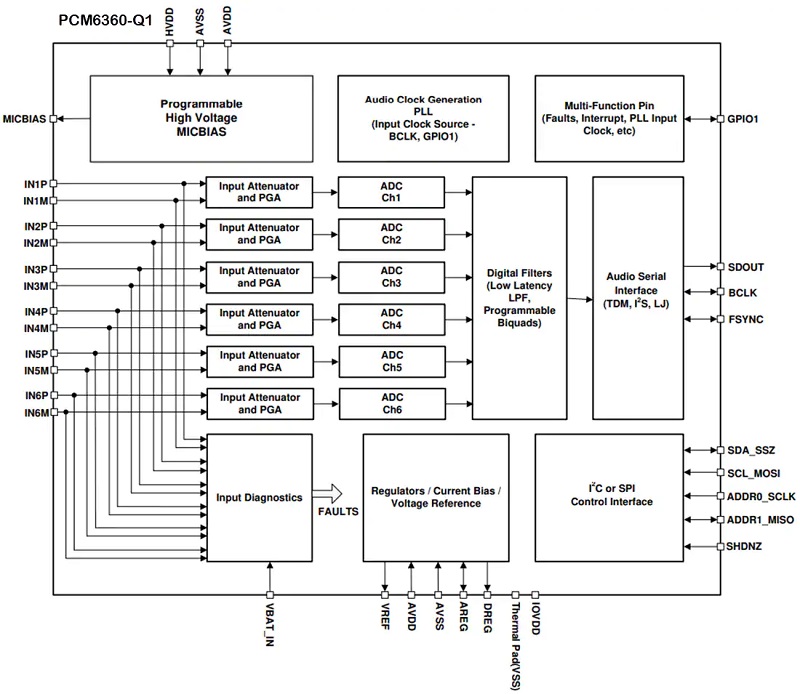

PCM6360-Q1功能结构图
