带有集成PCB天线的Murata ABR Wi-Fi 11b/g/n+MCU模块基于NXP 88MW320无线微控制器，支持Wi-Fi 802.11b / g / n最高72.2Mbps的PHY数据速率和集成的200MHz适用于主机端应用程序的Arm Cortex M4F MCU。该模块通过简单的UART接口提供了完整的网络控制器解决方案。Wi-Fi，TCP / IP，安全请求方和其他网络应用程序功能直接托管在模块上。Murata ABR型11b/g/n+MCU模块以小尺寸（22mm x 19mm x 2.4mm）封装，便于集成到对尺寸和功耗敏感的应用中。典型的应用包括数据采集，设备管理，工业控制，工业物联网（IIoT），智能家居，传感器网络和网关。

Type ABR Wi-Fi 11b/g/n+MCU模块特征

具有集成PCB天线的2.4GHz Wi-Fi + MCU模块

uAP和STA双模网络拓扑

恩智浦88MW320无线微控制器

Arm Cortex M4F处理器

DSSS / CCK / OFDM调制

通过FCC / CE / IC认证

符合RoHS

模块上托管的软件

802.11b / g / n 72.2Mbps，内部运行Wi-Fi堆栈，模块上具有512KB SRAM，128KB掩码ROM和2MB SPI闪存

恩智浦WMSDK工具提供全面支持

22mm x 19mm x 2.4mm尺寸

-30°C至+ 85°C的工作温度范围

Type ABR Wi-Fi 11b/g/n+MCU模块应用领域

数据采集

设备管理

工业控制

物联网

智能家居

传感器网络

网关

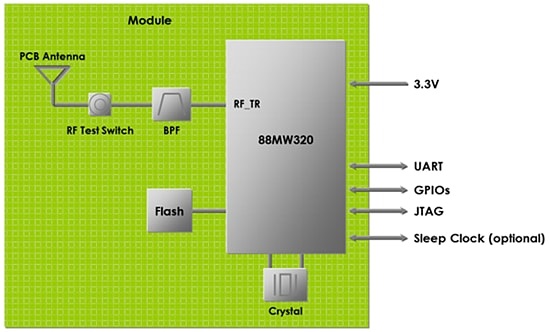

Type ABR Wi-Fi 11b/g/n+MCU模块功能结构图

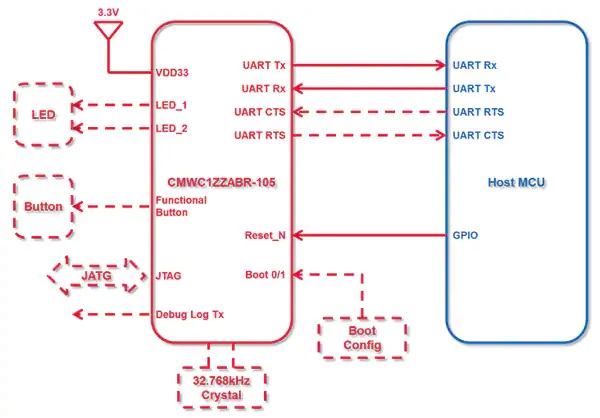

Type ABR Wi-Fi 11b/g/n+MCU模块电路图
