德州仪器INA333 / INA333-Q1仪表放大器的介绍

德州仪器（TI）INA333 / INA333-Q1精密仪表放大器是低功耗，精密仪表放大器，具有出色的精度。通用的3运算放大器设计，小巧的体积和低功耗使其非常适合各种便携式应用。单个外部电阻可将任何增益设置为1至1000。Texas Instruments INA333 / INA333-Q1设计为使用行业标准的增益公式：G = 1 +（100kΩ/ RG）。

INA333 / INA333-Q1提供非常低的失调电压（25μV，G≥100），出色的失调电压漂移（0.1μV /°C，G≥100）和高共模抑制（G≥10时为100dB）。它们采用低至1.8V（±0.9V）的电源供电，静态电流仅为50μA，因此非常适合电池供电的系统。INA333 / INA333-Q1使用自动校准技术来确保在扩展的工业温度范围内具有出色的精度，同时还提供了低至直流的低噪声密度（50nV /√Hz）。

INA333 / INA333-Q1提供8引脚VSSOP和WSON表面贴装两种封装，额定温度范围为T A = –40°C至+ 125°C。INA333-Q1设备通过了AEC-Q100认证，可用于汽车应用。

INA333 / INA333-Q1仪表放大器特征

25μV（最大值），G≥100低失调电压

0.1μV /°C，G≥100低漂移

50nV /√Hz，G≥100低噪声

100dB（最小），G≥10高CMRR

200pA（最大）低输入偏置电流

1.8V至5.5V的电源范围

（V–）+ 0.1V至（V +）–0.1V输入电压

（V–）+ 0.05V至（V +）–0.05V输出范围

50μA低静态电流

–40°C至+ 125°C的工作温度

RFI滤波输入

8引脚VSSOP和8引脚WSON封装

INA333 / INA333-Q1仪表放大器应用领域

桥式放大器

心电放大器

压力传感器

医疗仪器

便携式仪器

体重秤

热电偶放大器

RTD传感器放大器

数据采集

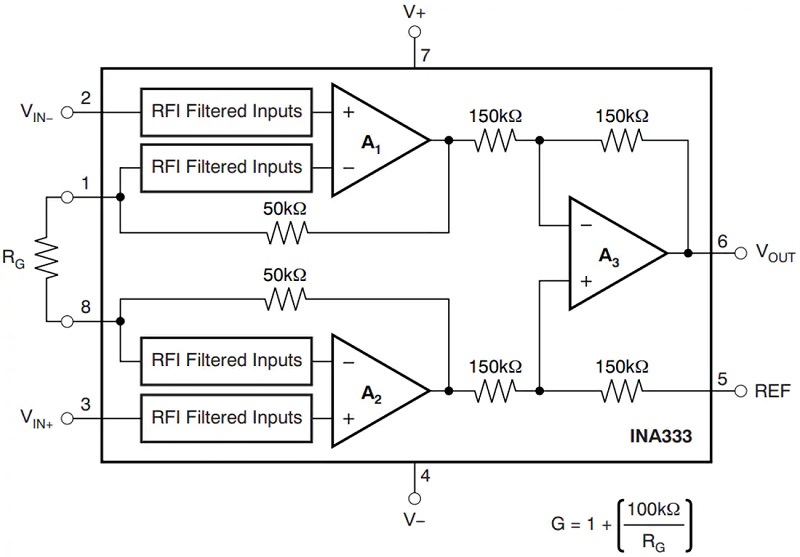

INA333 / INA333-Q1仪表放大器功能结构图
