Alliance Memory M45PEx NOR闪存设备

Alliance Memory M45PEx NOR闪存设备是具有字节可变性和75MHz SPI总线接口的页面可擦除串行闪存。可以通过高速SPI兼容总线访问这些存储设备。M45PEx NOR闪存利用页面写入或页面编程指令一次写入或编程1字节至256字节。页面写指令包括一个集成的页面擦除周期和一个页面编程周期。该存储设备的最大时钟速率为75MHz，64KB和512KB扇区擦除，256字节页面大小以及JEDEC标准的2字节签名。M45PEx NOR闪存设备采用符合RoHS的封装。

M45PEx NOR闪存设备特征

SPI总线兼容串行接口

75MHz最大时钟频率

2.7V至3.6V单电源电压

2/6/16兆位的页面可擦除闪存

256bytes页面大小：

11ms典型页面写入

0.8ms典型页面程序

典型10ms页面擦除

64KB / 512KB扇区擦除

底部扇区的64 KB硬件写保护

电子签名：

JEDEC标准两字节签名

1μA典型深度掉电模式

超过100000个写周期

数据保留超过20年

符合RoHS的封装

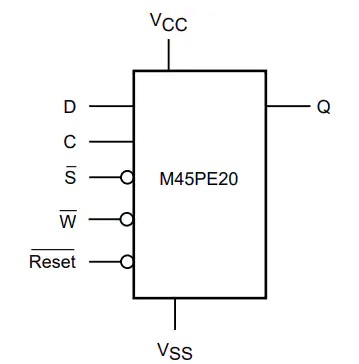

M45PEx NOR闪存设备逻辑图

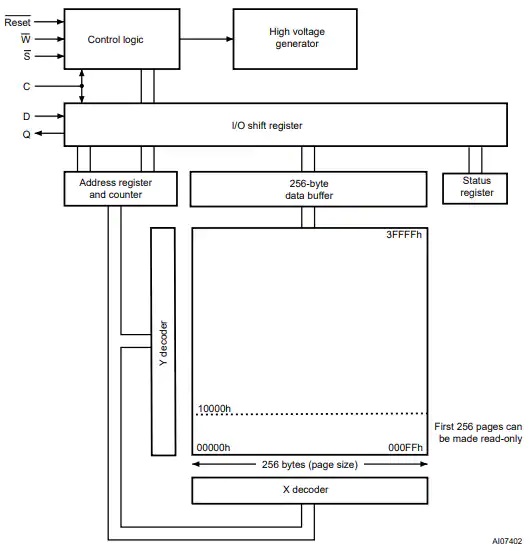

M45PEx NOR闪存设备功能结构图
