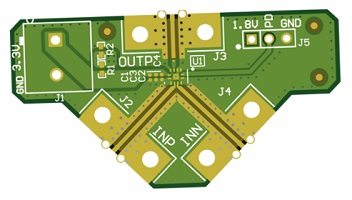

德州仪器LMH9135RRLEVM放大器评估模块（EVM）的介绍

德州仪器（TI）LMH9135RRLEVM放大器评估模块（EVM）用于评估LMH9135器件，该器件是差分输入至单端输出18dB增益块放大器，采用2x2mm2 12引脚RRL封装。该器件非常适合满足下一代5G m-MIMO有源天线系统的要求，同时与收发器的输出和驱动功率放大器（PA）输入接口。

德州仪器（TI）LMH9135RRLEVM旨在快速演示LMH9126的功能和性能，适用于3.5MHz GHz发射应用，带宽为600MHz的1dB BW。默认情况下，该电路板设置为100Ω差分输入匹配和50Ω单端输出匹配，以方便与50Ω测试设备的接口。评估模块已准备就绪，可以连接+ 3.3V电源，信号源，

LMH9135RRLEVM特征

采用+ 3.3V单电源供电

设计用于差分100Ω输入匹配和单端50Ω输出匹配接口

通过板载SMA连接器轻松连接输入和输出

板载使用跳线连接器的掉电选项
