ADI LT3967 LED照明驱动器的介绍

ADI LT3967 LED照明驱动器是一种LED旁路开关器件，用于使用公共电流源使一串中的各个LED变暗。该LED驱动器有8个独立控制的浮动源15V /110mΩNMOS开关。这八个开关并联和/或串联，以绕过一串LED中的电流。LT3967驱动器采用I 2C串行接口，可与微控制器通信。

该驱动器LT3967提供一个内部时钟发生器，并支持用于PWM调光的外部时钟源。LED驱动器报告每个通道的故障情况，例如LED开路和LED短路。四个地址引脚允许16个LT3967器件共享I2C总线并定义开关的上电状态。典型的应用包括汽车LED大灯组，大型LED显示器和RGBW混色照明。

LT3967 LED照明驱动器特征

八个独立的15V /110mΩNMOS开关

控制高达54V的字符串的LED调光

具有可编程地址的I 2 C串行接口

使用CRC-8进行I 2 C数据包错误检查

可编程256：1（8位）PWM调光

具有可编程时间的11位精度指数衰减

每个开关独立的开/关控制

可编程的短路/断开LED阈值，带有故障报告

内部PWM信号发生器

可编程看门狗定时器

准确的VIN参考使能引脚

用户定义的开关上电/复位状态

耐热增强型TSSOP封装

LT3967 LED照明驱动器技术指标

2.7V至5.5V输入电源电压范围

8V至60V工作电压范围

110mΩ开关导通电阻

1μA开关泄漏电流

LT3967 LED照明驱动器应用领域

汽车LED大灯组

大尺寸LED显示屏

RGBW混色照明

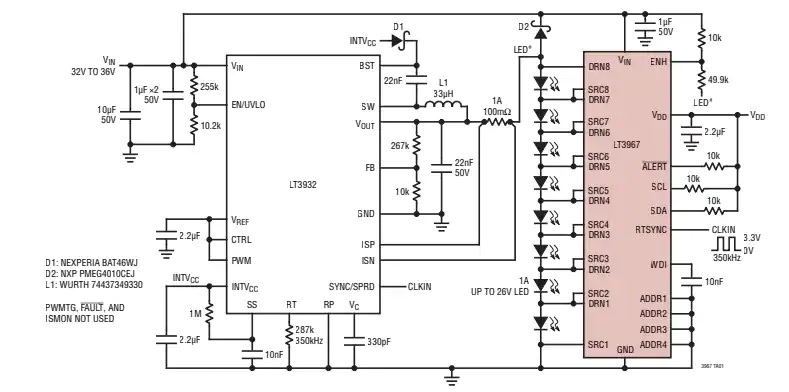

LT3967 LED照明驱动器典型应用电路图
