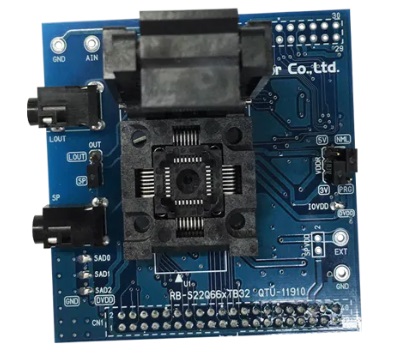

罗姆半导体LAPIS ML22Q62x参考板（RB-S22Q62xTB32）

与声音设备控制套件3（SDCK3）一起使用时，ROHM Semiconductor的LAPIS ML22Q62x参考板（RB-S22Q62xTB32）使用户能够将音频数据写入和回放到目标ML22Q623，ML22Q624，ML22Q625或ML22Q626语音合成LSI。参考板具有一个TQFP32插槽，使用户能够安装自己选择的目标设备。

参考板上提供了扬声器和输出插孔，以及用于断开IC按键信号并连接至SDCK3的连接器。然后，可以在连接的PC上使用Speech LSI Utility来编辑波形，创建和写入ROM数据以及评估设备。

ML22Q62x参考板特征

ML22Q623，ML22Q624，ML22Q625或ML22Q626的TQFP32插座

40针连接器，用于连接SDCB3

30针连接器，用于关键目标IC信号

线路放大器输出插孔

扬声器输出插孔

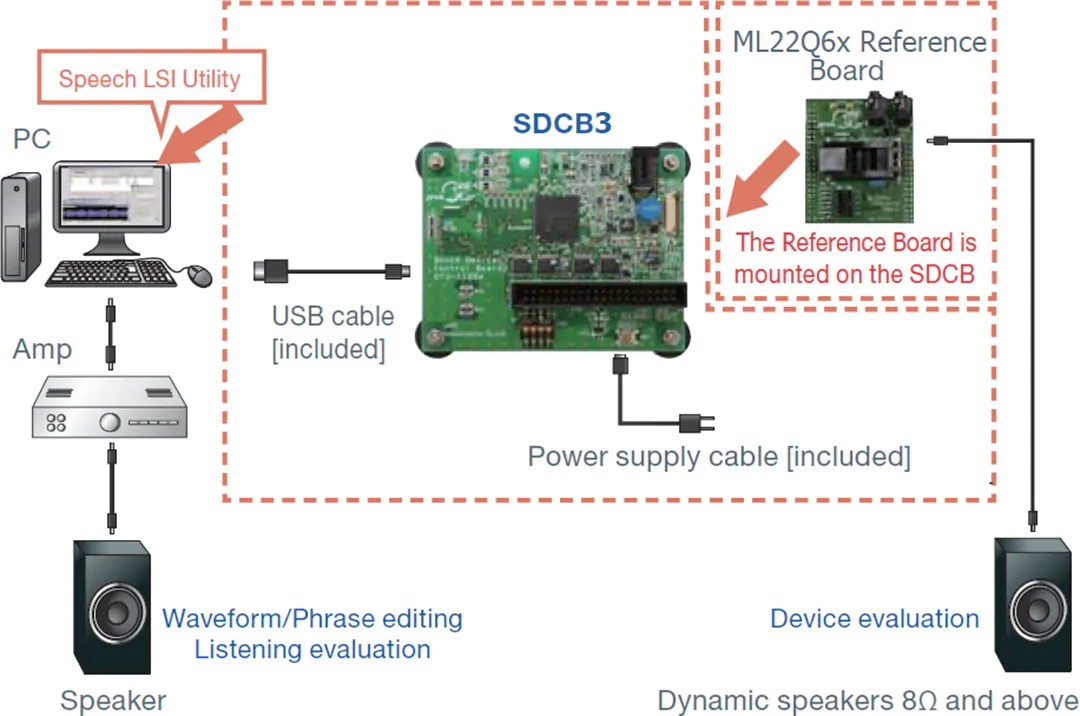

ML22Q62x参考板连接设置
