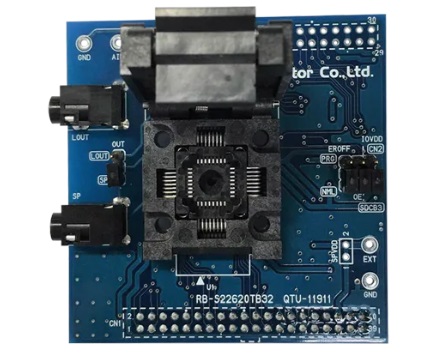

罗姆半导体LAPIS ML22620参考板RB-S22620TB32

与声音设备控制套件3（SDCK3）一起使用时，ROHM Semiconductor的LAPIS ML22620参考板（RB-S22620TB32）使用户能够将音频数据写入和回放到目标ML22620语音合成LSI。该参考板具有用于ML22620 LSI的TQFP32插槽，并包括128MB串行NOR闪存。

参考板上提供了扬声器和输出插孔，以及用于断开IC按键信号并连接至SDCK3的连接器。然后，可以在连接的PC上使用Speech LSI Utility来编辑波形，创建和写入ROM数据以及评估设备。

ML22620参考板RB-S22620TB32特征

ML22620的TQFP32插座

128MB串行NOR闪存

40针连接器，用于连接SDCB3

30针连接器，用于关键目标IC信号

线路放大器输出插孔

扬声器输出插孔

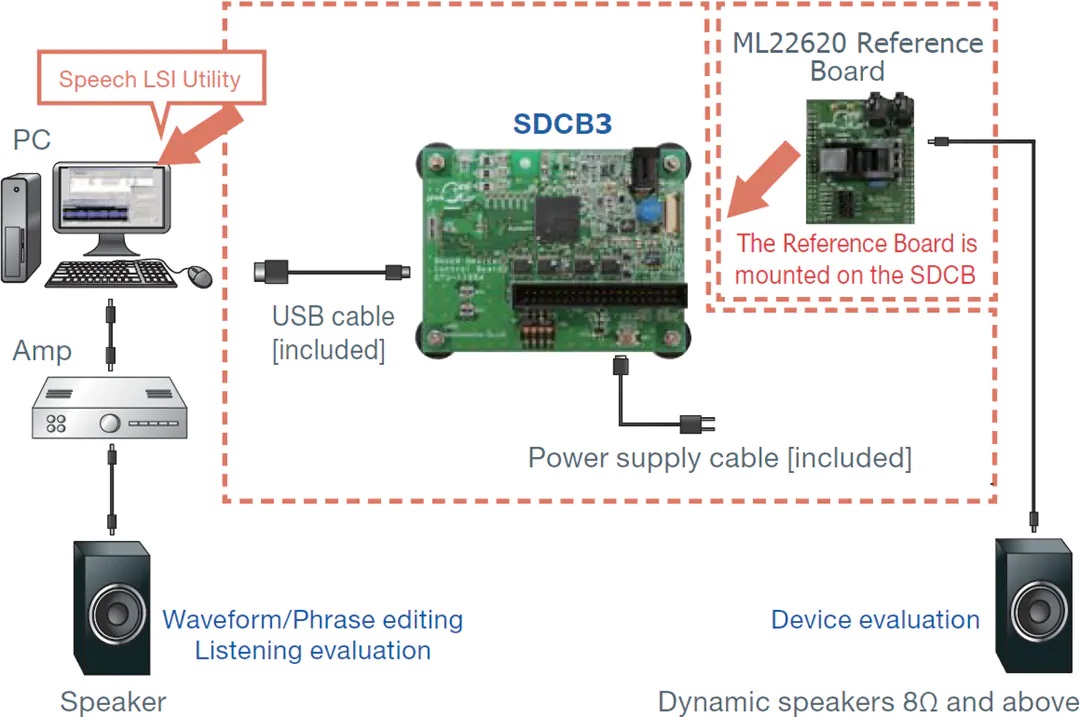

ML22620参考板RB-S22620TB32连接设置
