Qorvo QPF4516B Wi-Fi前端模块的介绍

Qorvo QPF4516B Wi-Fi前端模块是专为Wi-Fi 802.11ax系统设计的集成前端模块（FEM）。紧凑的外形尺寸和集成的匹配功能可最大程度地减少应用中的布局面积。性能专注于针对5V电源电压优化PA，以节省功耗，同时保持最高的线性输出功率和领先的吞吐量。接收路径与最佳技术相匹配，以通过在各种条件下均保持一致的噪声系数性能来最大化Rx灵敏度。

接收路径是固定的，因此可以在最佳位置添加外部滤波。包括用于二次谐波和三次谐波的集成芯片级滤波，以及用于DBDC操作的2.4 GHz抑制。一个关键功能是对数功率检测器的集成，该功率检测器可在整个功率谱中实现功率控制，从而适用于使用更高增益天线或希望减少生产中设备校准时间的最终用户的应用。QPF4516B将5GHz功率放大器（PA），稳压器，单刀两掷开关（SP2T），可旁路低噪声放大器（LNA）集成到单个设备中。

QPF4516B Wi-Fi前端模块特征

P OUT = + 17dBm MCS11 HE160 -43dB动态EVM

P OUT = + 20dBm MCS9 VHT160 -40dB动态EVM

P OUT = + 23dBm MCS9 VHT80 -35dB动态EVM

P OUT = + 24dBm MCS7 HT20 / 40 -30dB动态EVM

P OUT = + 27dBm MCS0 HT20频谱模板

针对+ 5V操作进行了优化

Tx增益33dB

2dB噪声系数

15dB Rx增益和6dB旁路损耗

Rx路径上的30dB 2.4GHz抑制

集成对数功率检测器

QPF4516B Wi-Fi前端模块应用领域

接入点

无线路由器

客户设备

客户前提设备

物联网（IoT）

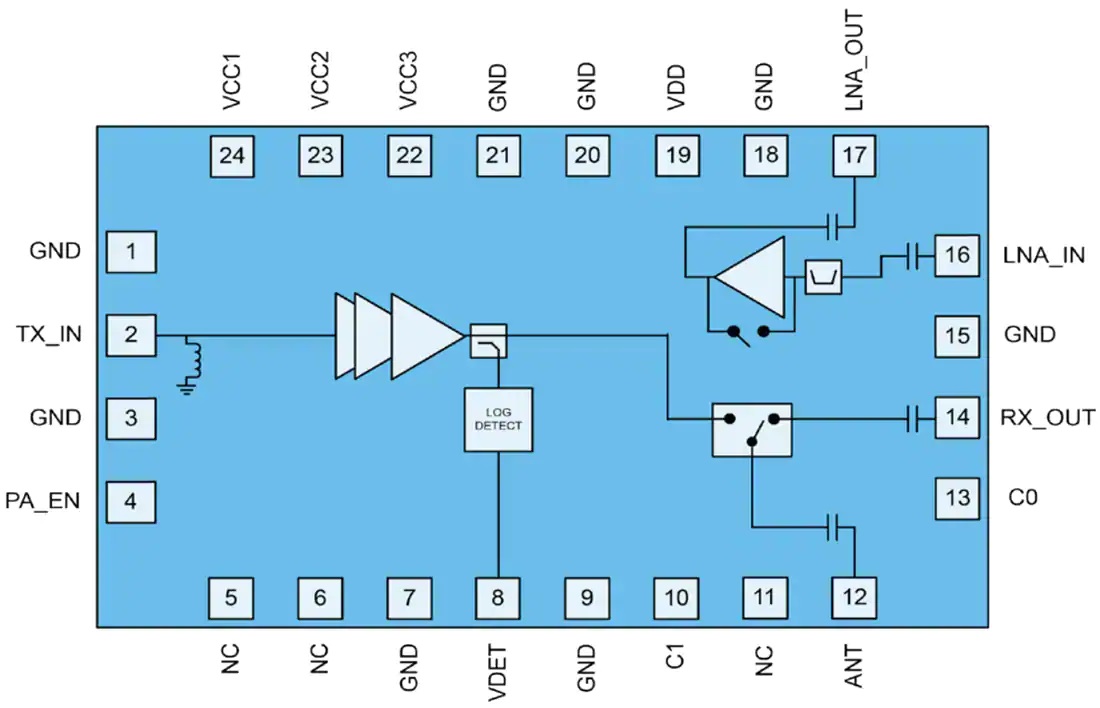

QPF4516B Wi-Fi前端模块功能结构图
