德州仪器TI TPS784超低压降LDO稳压器,具有出色的线路和负载瞬态性能

出处 : HQBUY 发布时间 : 2020/10/15 关键词: 德州仪器 TI 稳压器 阅读 : 10

摘要:德州仪器TI TPS784超低压降LDO稳压器是一款可调式300mA超低压降(LDO)稳压器,具有低静态电流。该器件采用5引脚,2.9mm×1.6mm小型SOT-23封装,具有出色的线路和负载瞬态性能。

德州仪器TI TPS784超低压降LDO稳压器的介绍


德州仪器TI TPS784超低压降LDO稳压器是一款可调式300mA超低压降(LDO)稳压器,具有低静态电流。该器件采用5引脚,2.9mm×1.6mm小型SOT-23封装,具有出色的线路和负载瞬态性能。低输出噪声和出色的PSRR性能使该器件适合于对功率敏感的模拟负载。德州仪器(TI)TPS784是一款灵活的后调节设备,因为该设备支持1.65V至6.0V的输入电压范围,并提供1.2V至5.5V的可调输出范围。


德州仪器TI TPS784超低压降LDO稳压器


TPS784提供折返电流限制,以减少过流情况下的功耗。EN输入有助于满足系统的电源排序要求。内部软启动提供了受控启动,从而减少了浪涌电流并允许使用一个小的输入电容器。TPS784提供一个有源下拉电路,可在禁用时快速释放输出负载。



TPS784稳压器特征


±0.5%(典型值),±0.75%,– 40°C至+ 85°C的输出精度

– 40°C至+ 150°C,T J器件结温

1.65V至6.0V输入电压范围

1.2V至5.5V可调输出电压范围

25μA(典型值)低I Q

超低压降

115mA(最大)在300mA(3.3V OUT)

内部350μs软启动时间,以减少浪涌电流

有功输出放电

5引脚SOT-23封装



TPS784稳压器应用领域


家庭影院和娱乐应用

连接的外围设备和打印机

电视应用

楼宇自动化

医疗应用

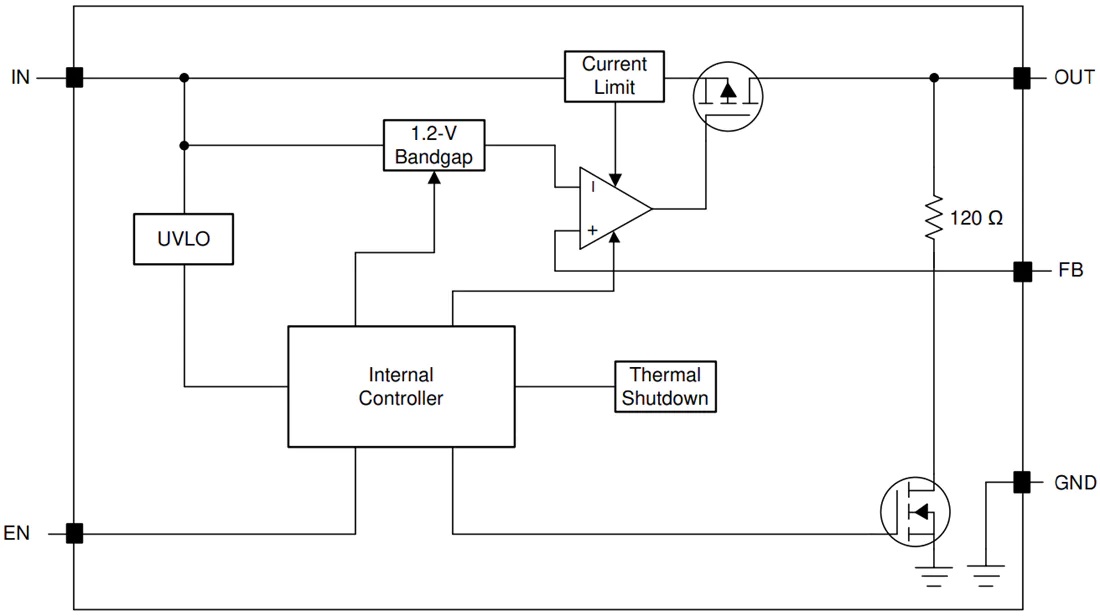

TPS784稳压器功能结构图


TPS784稳压器功能结构图
