意法半导体LD49100汽车稳压器的介绍

意法半导体LD49100汽车稳压器可提供1A最大电流，输入电压范围为1.5V至5.5V，典型压降为200mV。LD49100在输入和输出上具有陶瓷电容器，从而提供了稳定性。LD49100汽车稳压器具有超低压降，低静态电流和低噪声特性，因此非常适合各种汽车应用。

此外，STM LD49100汽车稳压器具有低频率，70dB的电源抑制性能，并在10kHz时开始滚降。使能逻辑控制功能使LD49100处于停机模式，从而使总电流消耗低于1μA。保护功能包括短路恒流限制和热保护。

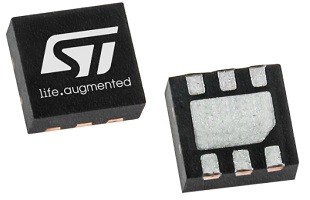

LD49100采用符合AEC-Q100 1级标准的小型6引脚DFN6（3mm x 3mm）封装，带有可润湿的侧面。

LD49100汽车稳压器特征

符合AEC-Q100

-40°C至125°C温度范围

输入电压从1.5V至5.5V

超低压降电压（在1A负载下典型值为200mV）

极低的静态电流（无负载时典型值为20μA，负载为1A时典型值为200μA，关闭模式下最大值为1μA）

低噪声，无需旁路电容（V OUT = 0.8V时为30μV RMS）

25°C时为±2.0％输出电压容差

1A保证输出电流

0.8V至4.5V，步进为100mV，可在0.8V范围内调节

可根据要求提供多种输出电压

逻辑控制的电子关机

电源良好功能

用陶瓷电容器C OUT = 1μF稳定

内部电流和热极限

DFN6（3mm x 3mm）封装，带有可润湿的侧面

LD49100汽车稳压器应用领域

信息娱乐和集群

阿达斯

远程信息处理

车身电子

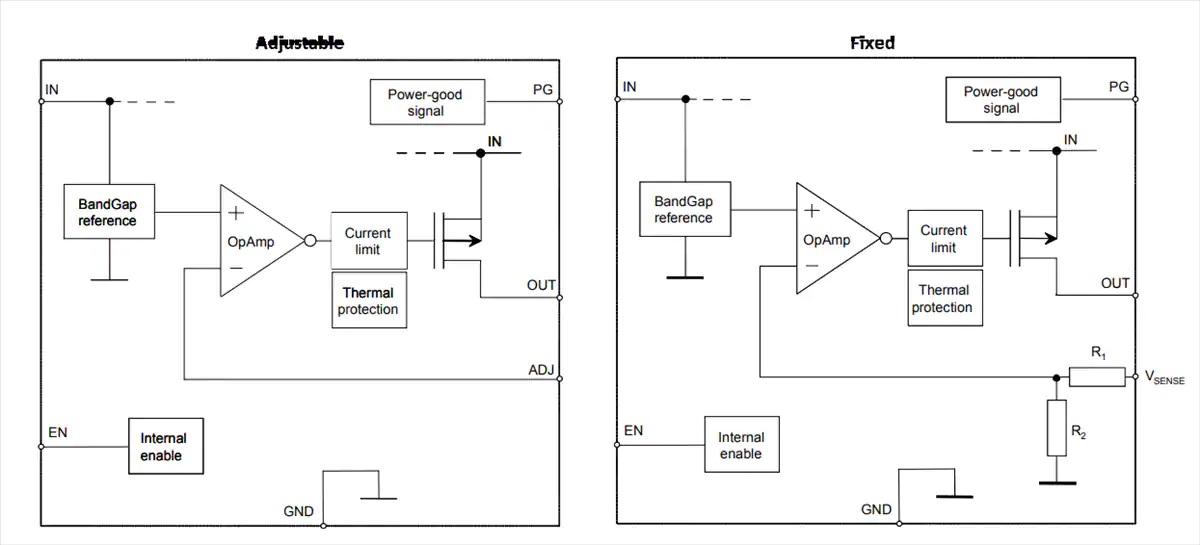

LD49100汽车稳压器电路原理图，示意图
