意法半导体STGAP2HS 4A单栅极驱动器的介绍

意法半导体STGAP2HS 4A单栅极驱动器在栅极驱动通道与低压控制和接口电路之间提供电流隔离。STGAP2HS适用于中功率和大功率应用，例如工业应用中具有4A能力和轨到轨输出的功率转换和电机驱动器逆变器。

STM STGAP2HS单栅极驱动器有两种不同的配置，一种具有独立的输出引脚，另一种具有单个输出引脚和Miller CLAMP功能。输出引脚分离的配置允许通过使用专用栅极电阻器来独立优化导通和关断。单输出引脚和Miller CLAMP功能配置可防止半桥拓扑快速换相期间的栅极尖峰。两种配置都提供了很高的灵活性，并减少了外部组件的材料清单。

STGAP2HS集成了UVLO和热关机保护功能，以简化高度可靠的系统的设计。双输入引脚允许选择信号极性控制和实施硬件互锁保护，以避免在控制器发生故障时发生交叉导通。

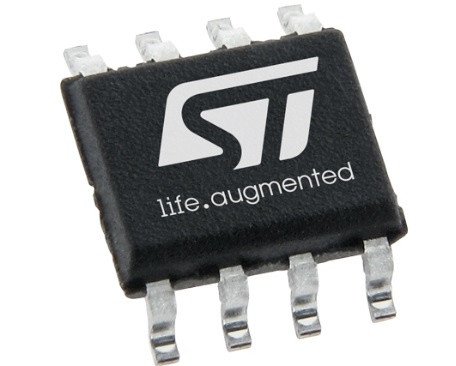

STGAP2HS 4A单栅极驱动器采用宽体SO-8W封装。

STGAP2HS 4A单栅极驱动器特征

高压轨最高1200V

25°C驱动器电流时4A灌入/拉出电流

dV / dt瞬变抗扰度在整个温度范围内为±100V / ns

75ns总输入输出传播延迟

分离的接收器和源极选项，便于栅极驱动配置

4A Miller CLAMP专用引脚选项

UVLO功能

栅极驱动电压高达26V

具有迟滞的3.3V，5V TTL / CMOS输入

温度关机保护

待机功能

6kV电气隔离

宽体SO-8W封装

STGAP2HS 4A单栅极驱动器应用领域

马达驱动器

家用电器

工厂自动化

工业传动

粉丝们

600 / 1200V逆变器

电池充电器

感应加热

焊接

UPS

电源装置

DC-DC转换器

功率因数校正

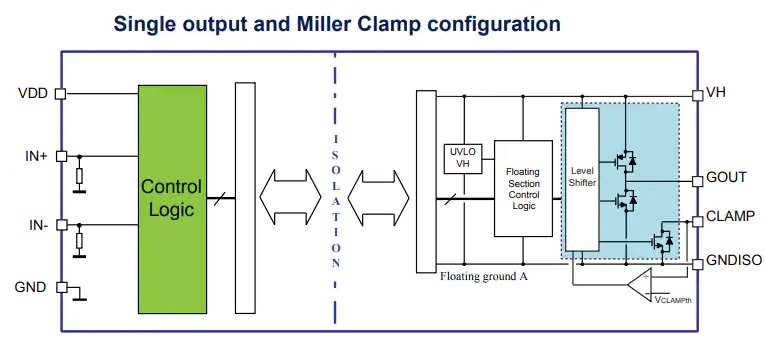

STGAP2HS 4A单栅极驱动器单输出和米勒钳位配置电路

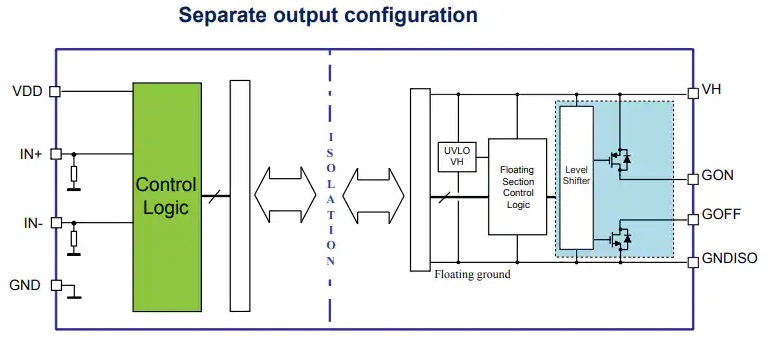

STGAP2HS 4A单栅极驱动器单独的输出配置电路
