戴泺格半导体SLG47105V-EVB评估板的介绍

戴泺格半导体Dialog Semiconductor的SLG47105V-EVB评估板是SLG47105 GreenPAK可编程混合信号矩阵的演示和开发平台。SLG47105为寻求集成数字和模拟系统功能，同时最大程度地减少消费和工业电机驱动应用的组件数量，电路板空间和功耗的设计人员，提供了一种更具成本效益的一次性NVM可编程选项。该器件能够驱动两个有刷直流电动机，一个步进电动机，螺线管或任何其他需要每个输出高达1.5A RMS电流，以及高达13.2V的工作电压的负载。

SLG47105V-EVB评估板旨在演示SLG47105的功能，特别是H桥，半桥和电源功能。该评估板还可以连接至Dialog Semiconductor的SLG4DVKADV GreenPAK高级开发板，以对应用程序进行仿真并为板载SLG47105器件编程。

SLG47105V-EVB评估板特征

预先安装的SLG47105设备

两个20位接头

SV1：连接到SLG4DVKADV

SV2：用于调试的所有引脚信号

跳线选择H桥和半桥模式以及电流感应控制

电动机或负载的高压输出连接器

紧凑的50mm x 53mm PCB

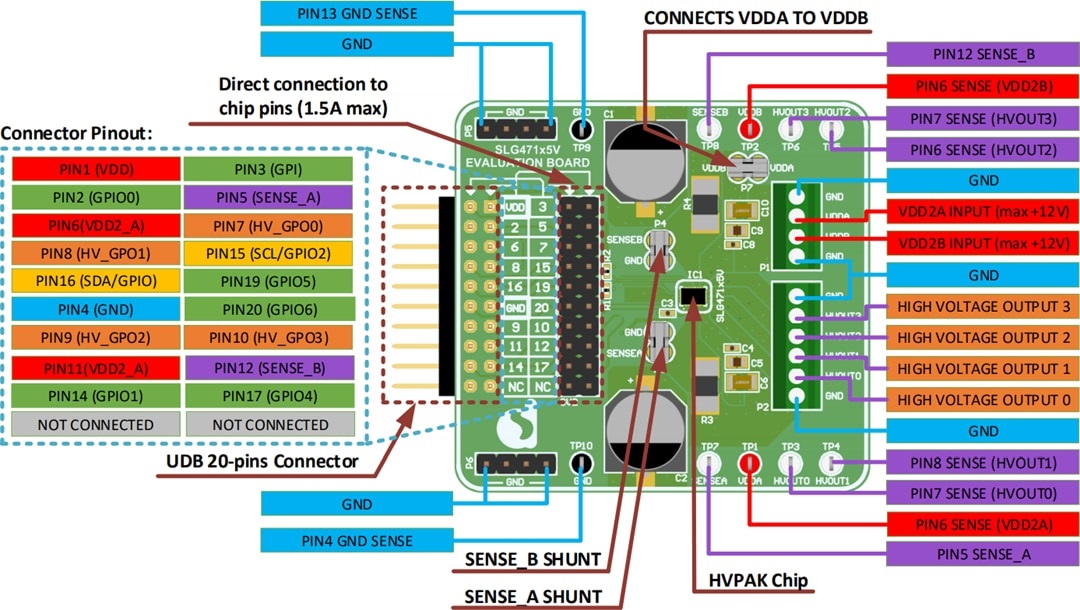

SLG47105V-EVB评估板电路板布局结构
