达尔科技DPO2039DABQ数据线OVP开关的介绍

达尔科技DPO2039DABQ数据线过压保护（OVP）开关通过连接到USB C型连接器的CC1 / 2和DIFF1 / 2引脚提供4通道OVP。这些4通道通过USB Type-C连接器为CC和DIFF引脚提供了对V BUS的短路保护。

DPO2039DABQ器件的设计主要是从系统电源（V SYS）或移动系统内部的1芯电池获取其工作电压。当移动系统内的电池完全耗尽时，DPO2039DABQ设备可以从外部外围系统获取电源。典型的应用包括台式机，手机，VR / AR耳机，PC显示器，笔记本电脑，通用和多媒体集线器，存储设备，扩展坞和通用AC / DC适配器。

DPO2039DABQ数据线OVP开关特征

具有自动恢复功能的4通道过压保护

2.7V至5.5V工作电压范围

CCxC和DIFFxC引脚上的IEC 61000-4-2 ESD保护

OVP MOSFET的300mΩ（典型值）R DS（ON）用于CC引脚保护

OVP MOSFET的5Ω（典型值）R DS（ON）用于DIFF引脚保护

OVP MOSFET的50pF C IN用于CC引脚保护

OVP MOSFET的5pF C IN用于DIFF引脚保护

内置过热保护（OTP）

完全无铅且完全符合RoHS

不含卤素和锑的“绿色”装置

符合AEC-Q100

UQFN3030-16（Type B）封装

DPO2039DABQ数据线OVP开关应用领域

笔记本

台式/ AIO PC

平板电脑

手机

VR / AR耳机

扩展坞

通用和多媒体中心

平板电视

电脑显示器

机顶盒

住宅网关

存储设备

通用AC / DC充电器/适配器

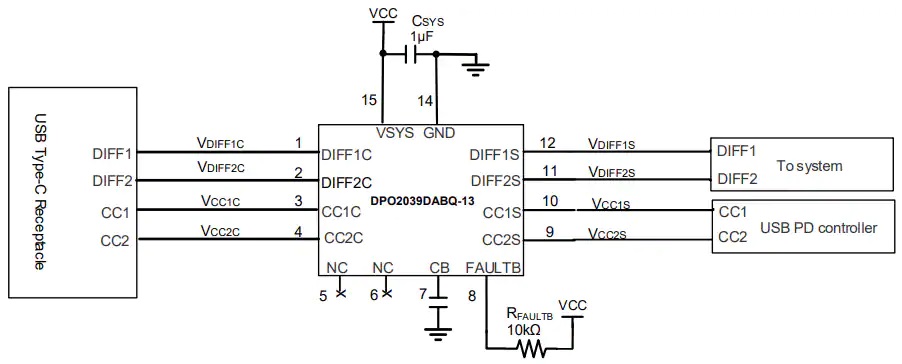

DPO2039DABQ数据线OVP开关典型应用电路图

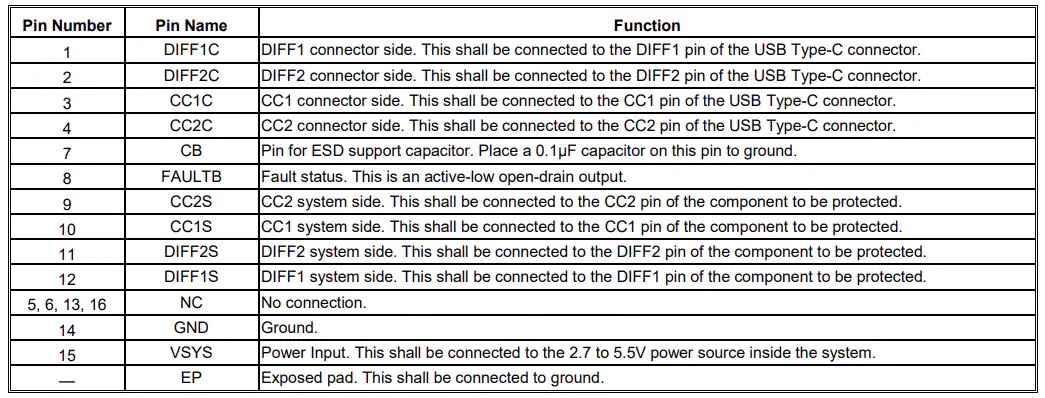

DPO2039DABQ数据线OVP开关引脚功能

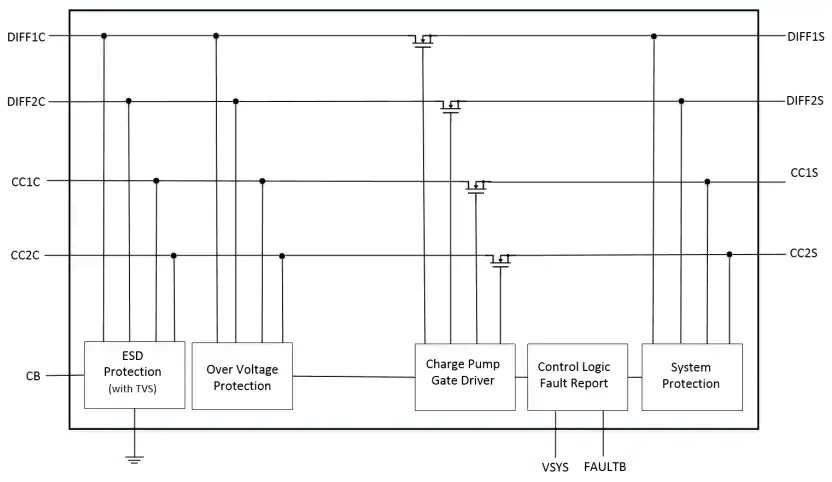

DPO2039DABQ数据线OVP开关功能原理图
