罗姆半导体BD9F500QUZ同步降压DC / DC转换器的介绍

罗姆半导体 ROHM Semiconductor BD9F500QUZ同步降压DC / DC转换器具有内置的低导通电阻功率MOSFET。BD9F500QUZ DC / DC转换器通过恒定导通时间控制系统提供高达5A的电流和快速的瞬态响应。此外，轻载模式控制可提高轻载条件下的效率。

罗姆半导体BD9F500QUZ同步降压DC / DC转换器非常适合降低设备的待机功耗。系统可以通过电源良好功能控制顺序。BD9F500QUZ实现了高功率密度，并在PCB上提供了较小的占位空间，且均采用小封装。

BD9F500QUZ同步降压DC / DC转换特征

单路同步降压DC / DC转换器

恒定的准时控制

轻载模式控制

可调软启动

电源输出良好

纳米脉冲控制?

输出电容器放电功能

过压保护（OVP）

过电流保护（OCP）

短路保护（SCP）

热关机保护（TSD）

欠压锁定保护（UVLO）

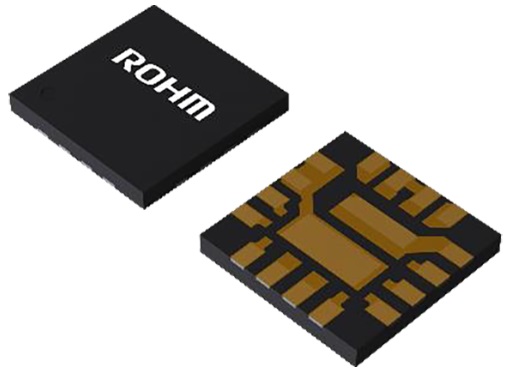

VMMP16LZ3030封装

背面散热，间距0.5mm

3.0mm x 3.0mm x 0.40mm-W（Typ）x D（Typ）x H（Max）封装

BD9F500QUZ同步降压DC / DC转换应用领域

SoC，FPGA，微处理器的降压电源

打印机（MFP / LBP / IJP / POS）

OA设备

笔记本电脑

USB Type-C应用

技术指标

4.5V至36V输入电压范围

0.6V至14V输出电压范围

5A（最大）输出电流

600kHz，1MHz，2.2MHz（Typ）开关频率

40mΩ（典型值）高端FET的导通电阻

22mΩ（典型值）低侧FET的导通电阻

2μA（典型值）关断电流

20μA（典型值）工作静态电流

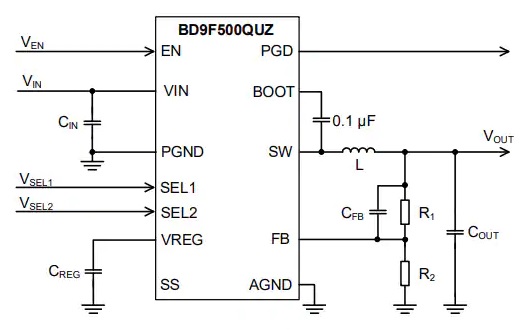

BD9F500QUZ同步降压DC / DC转换典型应用电路图

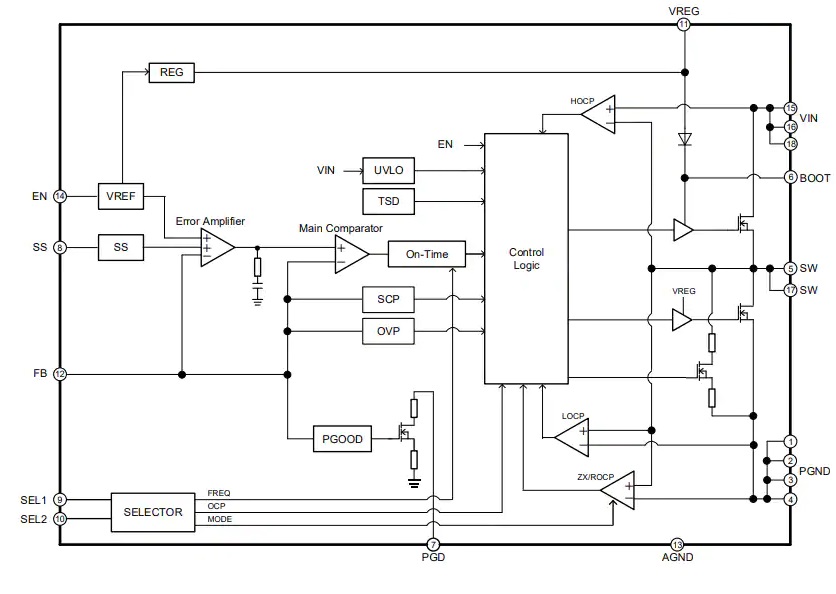

BD9F500QUZ同步降压DC / DC转换功能结构图
