罗姆半导体BD9G500EFJ-LA降压DC / DC转换器的介绍

罗姆半导体ROHM Semiconductor BD9G500EFJ-LA降压DC / DC转换器提供内置的低导通电阻高端功率MOSFET。BD9G500EFJ-LA转换器能够提供高达5A的电流，并具有100kHz至650kHz的可调工作频率。

罗姆半导体BD9G500EFJ-LA降压DC / DC转换器采用电流模式架构，可实现快速瞬态响应和简单的相位补偿设置。

BD9G500EFJ-LA降压DC / DC转换器特征

长期支持工业应用的产品

宽输入电压范围

集成高端MOSFET

电流模式控制

可调频率

软启动功能

过电流保护（OCP）

欠压锁定（UVLO）

热关机保护（TSD）

过压保护（OVP）

4.9mm x 6.0mm x 1.0mm W（Typ）x D（Typ）x H（Max）HTSOP-J8封装

BD9G500EFJ-LA降压DC / DC转换器应用领域

工业设备

FA工业设备电源

通信电源系统

技术指标

7V至76V输入电压范围

80V输入绝对最大额定值

85V（1ms脉冲，50％或更少的占空比）

1.0V±1.0％参考电压精度

5A（最大）输出电流

100mΩ（典型值）高端MOSFET导通电阻

0μA（典型值）关断电流

-40°C至+ 125°C工作温度范围

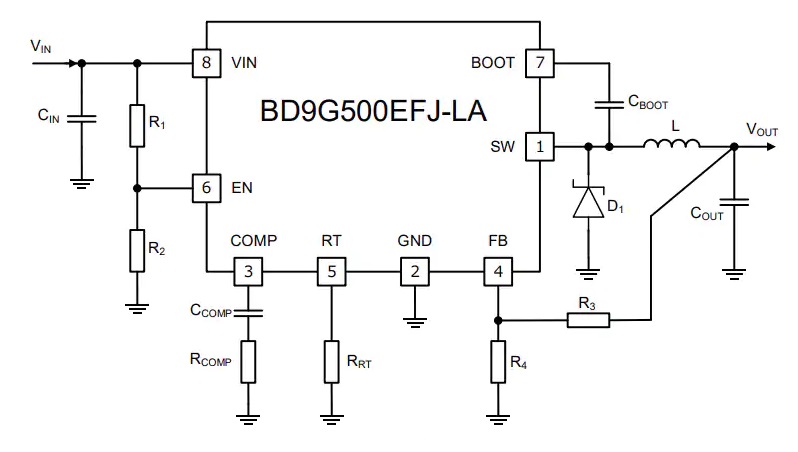

BD9G500EFJ-LA降压DC / DC转换器典型应用电路图

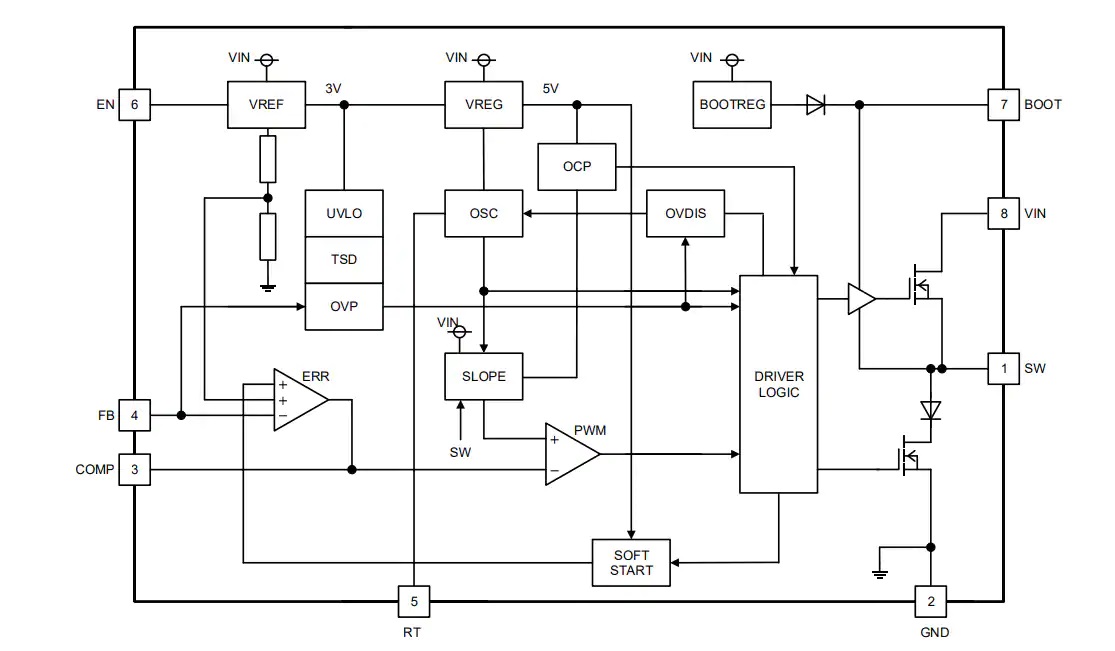

BD9G500EFJ-LA降压DC / DC转换器原理图
