德州仪器MSP430F541xA和MSP430F543xA混合信号MCU的介绍

德州仪器（TI）MSP430F541xA和MSP430F543xA混合信号微控制器由几种器件组成，这些器件具有针对各种应用的不同外设集。该架构与广泛的低功耗模式相结合，经过优化，可延长便携式测量应用中的电池寿命。

微控制器具有功能强大的16位RISC CPU，16位寄存器和常量生成器，有助于最大程度地提高代码效率。数控振荡器（DCO）使器件可以在3.5μs（典型值）内从低功耗模式唤醒到活动模式。

TI MSP430F543xA和MSP430F541xA混合信号微控制器的配置包括三个16位定时器，一个高性能12位ADC，多达四个USCI，一个硬件乘法器，DMA，一个具有报警功能的RTC模块以及多达87 I / O引脚。

MSP430F541xA和MSP430F543xA混合信号MCU特征

3.6V至1.8V的低电源电压范围

超低功耗

主动模式（AM）：所有系统时钟在8MHz，3.0V，230V / MHz时均处于活动状态，闪存程序执行（典型值）在8MHz，3.0V，RAM程序，110V / MHz时（典型值）

待机模式（LPM3）：实时时钟（RTC），具有晶体，看门狗和电源管理器运行，完全保留RAM，在2.2V下快速唤醒1.7μA，在3.0V（典型）低功耗振荡器（VLO）时唤醒2.1μA ），通用计数器，看门狗和电源管理器正常工作，完全保留RAM，在3.0V（典型值）时快速唤醒1.2μA

关断模式（LPM4）：完全保留RAM，电源管理器正常运行，快速唤醒：3.0V时为1.2μA（典型值）

关断模式（LPM4.5）在3.0V（典型值）时为0.1μA

从待机模式唤醒的时间为3.5μs（典型值）

16位RISC架构

扩展内存

高达25MHz的系统时钟

灵活的电源管理系统

具有可编程稳压核心电源电压的完全集成LDO

电源电压监控，监视和节电

统一时钟系统

FLL控制回路可实现频率稳定

低功耗低频内部时钟源（VLO）

低频微调内部参考源（REFO）

32kHz晶体

高达32MHz的高频晶体

具有五个捕捉/比较寄存器的16位定时器TA0，Timer_A

具有三个捕捉/比较寄存器的16位定时器TA1，Timer_A

具有七个捕获/比较影子寄存器的16位定时器TB0，Timer_B

多达四个通用串行通信接口（USCI）

USCI_A0，USCI_A1，USCI_A2和USCI_A3分别支持：

增强型UART支持自动波特率检测

IrDA编码器和解码器

同步SPI

USCI_B0，USCI_B1，USCI_B2和USCI_B3分别支持：

I2C

同步SPI

12位模数转换器（ADC）

内部参考

采样保持

自动扫描功能

14个外部通道，2个内部通道

硬件乘法器支持32位运算

板载串行编程，无需外部编程电压

3通道内部DMA

具有RTC功能的基本计时器

MSP430F541xA和MSP430F543xA混合信号MCU应用领域

模拟和数字传感器系统

数字马达控制

遥控器

温控器

数字计时器

手持仪表

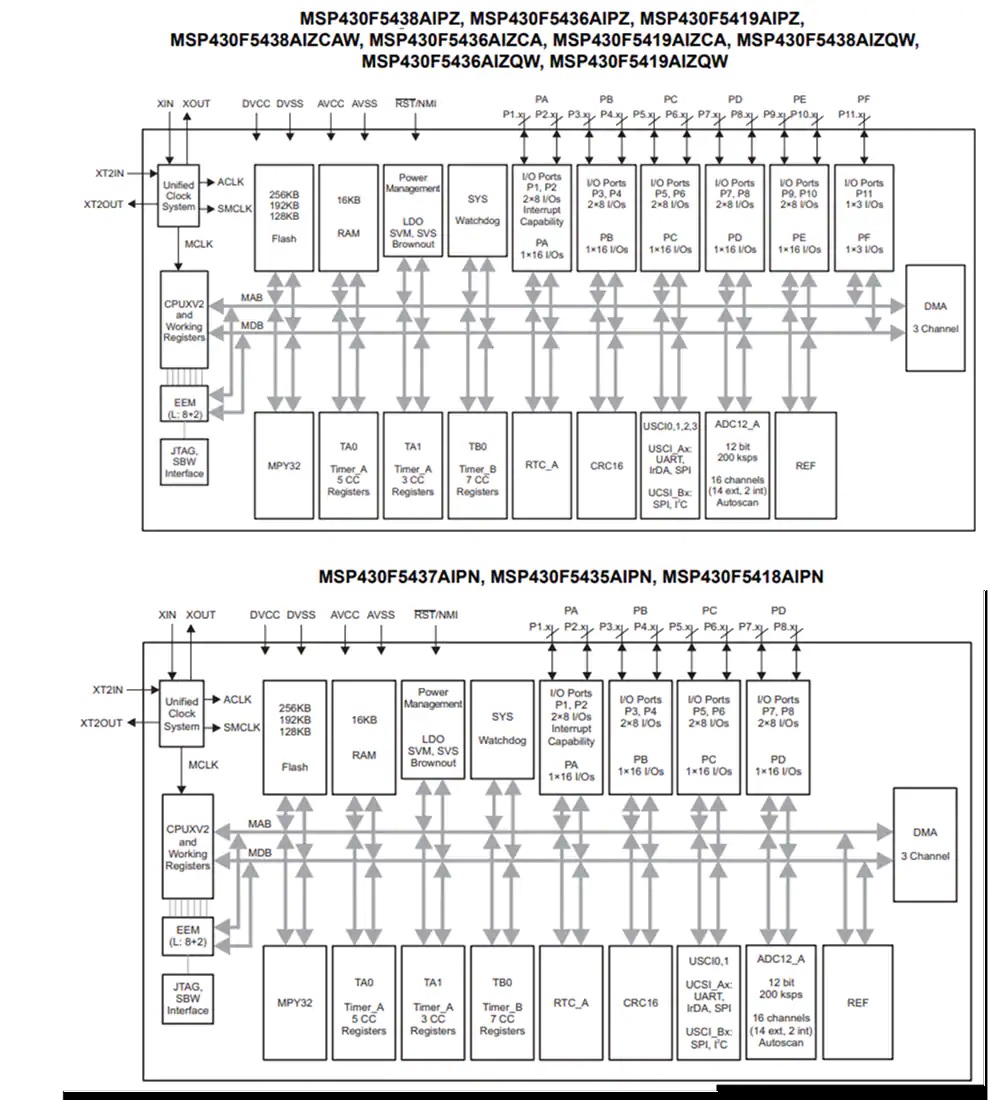

MSP430F541xA和MSP430F543xA混合信号MCU原理图
