德州仪器LMR50410-Q1易电源降压转换器的介绍

德州仪器LMR50410-Q1易电源降压转换器是一款宽输入电压，易于使用的同步降压转换器，能够驱动高达1A的负载电流。该器件具有4V至36V的宽输入范围，适用于从非稳压电源进行功率调节的各种应用。

LMH50410-Q1以开关频率工作，以支持使用较小的电感器以实现最佳解决方案尺寸。它具有PFM版本，可在轻负载下实现高效率，并在整个负载范围内实现较小的输出电压纹波。软启动和补偿电路在内部实现，这使得该器件可在最少外部组件的情况下使用。

该器件具有内置保护功能，例如逐周期电流限制，打ic模式短路保护以及在功耗过大的情况下的热关断功能。德州仪器（TI）LMR50410-Q1采用SOT-23-6封装。

LMR50410-Q1易电源降压转换器特征

符合AEC-Q100

–40°C至125°C环境工作温度范围温度等级1

功能安全性

可提供的文档可帮助功能安全系统设计

配置用于坚固的应用

4V至36V输入电压范围

1A连续输出电流

最少60ns的接通时间

2.1MHz固定开关频率

–40°C至150°C的结温范围

最大占空比98％

具有预偏置输出的单调启动

打ic模式的内部短路保护

基准电压误差为±1％

精确启用

解决方案尺寸小且易于使用

集成同步整流

内部补偿，易于使用

SOT-23-6封装

与TPS560430-Q1引脚对引脚兼容

引脚对引脚兼容封装中的各种选项

PFM和强制PWM（FPWM）选项

固定的3.3V输出选项

LMR50410-Q1易电源降压转换器应用领域

车身电子和照明

信息娱乐和集群

阿达斯

通用宽输入V电源

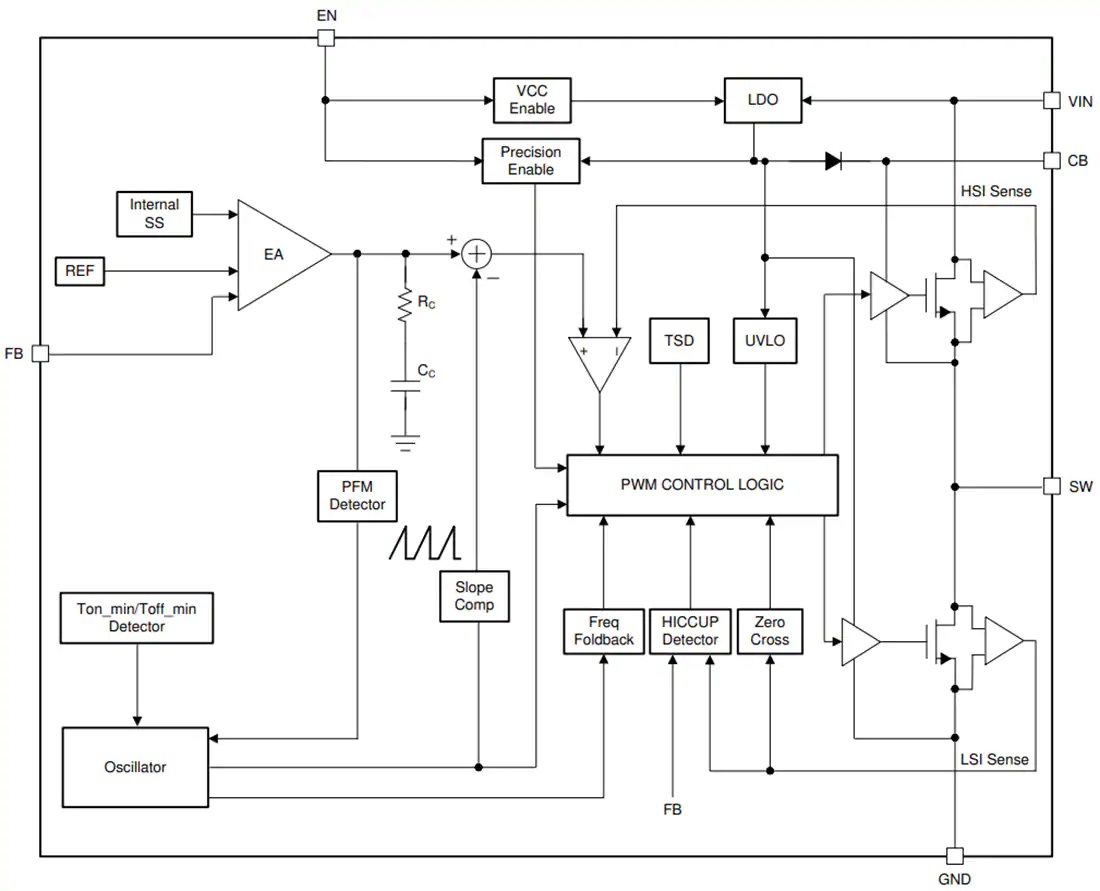

LMR50410-Q1易电源降压转换器功能原理图
