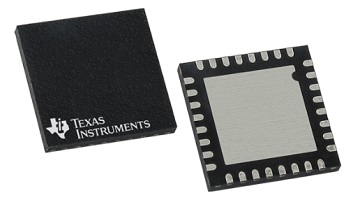

德州仪器（TI）DRV5825P D类音频放大器的介绍

德州仪器（TI）DRV5825P D类音频放大器是立体声高性能闭环D类，具有高达96kHz架构的集成音频处理器。强大的音频DSP内核支持高级音频处理。集成的SRC（采样率转换器）检测输入的采样率变化。然后，德州仪器（TI）DRV5825P自动转换为目标采样率，该DSP正在运行以避免任何音频失真。

该处理流程支持2×15 BQ，基于压电扬声器阻抗和LC滤波器模型的自适应I / V限制器，全频带AGL（自动增益限制器），THD管理器（Clipper）。

DRV5825P D类音频放大器特征

灵活的音频I / O

支持32、44.1、48、88.2、96kHz采样率

I 2 S，LJ，RJ，TDM，SDOUT，用于音频监控或回声消除

支持3线数字音频接口（无需MCLK）

高电压，大电流压电驱动器

48V PP

用于立体声2.0模式的两个7.5A

1个15A for 1.0模式

自适应I / V限制器

可调极限阈值

基于阻抗和频率的限流器

在触发限幅器之前，没有增益衰减

无需外部功率电阻

出色的音频性能

当V OUT = 2V RMS，1kHz，PVDD = 12V时，THD + N≤0.03％

SNR≥110dB（A加权），ICN≤45μVRMS

先进的处理功能

SRC（采样率转换器），直流阻塞

输入混音器，输出交叉开关，电平表

2×15 BQ，两个后期BQ，快船

自适应I / V限制器，全频带AGL

灵活的电源配置

4.5V至26.4V PVDD

1.8V或3.3V DVDD和I / O

出色的综合自我保护

过电流误差（OCE）

逐周期电流限制

过热警告（OTW）

过热误差（OTE）

欠压/过压锁定（UVLO / OVLO）

易于系统集成

I 2 C软件控制

缩小解决方案尺寸

5 x 5mm小型封装

无需外部功率电阻

大多数应用都不需要笨重的电解电容器或大型电感器

DRV5825P D类音频放大器应用领域

数字电视

高清电视

UHD和多功能显示器

笔记本电脑

平板电脑

DRV5825P D类音频放大器功能原理图
