单片电源系统（MPS）MPS6540H三相BLDC电机驱动器的介绍

单片电源系统（MPS）MPS6540H三相BLDC电机驱动器是具有PWM和使能输入的50V和5A三相功率级。这些驱动器集成了三个半桥，由六个N沟道功率MOSFET，预驱动器，栅极驱动电源和电流检测放大器组成。

MPS654）H驱动器为每个半桥提供使能（EN）和PWM输入，MP6540HA带有独立的高端和低端输入。这些MP6540H驱动器根据热和PCB条件提供高达6A的峰值电流和5A的连续输出电流。MP6540H使用内部电荷泵为高端MOSFET生成栅极驱动电源电压。

驱动器具有a流充电电路，可维持足够的栅极驱动电压，以100％的占空比工作。驱动器具有内部安全功能，例如热关机，欠压锁定（UVLO）和过流保护（OCP）。驱动器采用QFN-26（5mmx5mm）封装。

典型应用包括智能电动机/伺服系统，机器人，无人机，云台，纺织机械，医疗设备和激光打印机。

MPS6540H三相BLDC电机驱动器特征

宽电压范围和高I OUT

内部电荷泵支持100％占空比运行

集成双向电流检测

低R DS（ON）和小尺寸

UVLO和热关机保护

过电流保护（OCP）

MP6540H：PWM和ENBL输入

MP6540HA：HS和LS输入

集成电流感

自动同步整流

MPS6540H三相BLDC电机驱动器技术指标

5.5V至50V V IN

5A输出电流

低R DS（ON）：HS + LS50mΩ

6A峰值电流

MPS6540H三相BLDC电机驱动器应用领域

智能电机/伺服系统

机器人，无人机和云台

纺织机

医疗器材

激光打印机

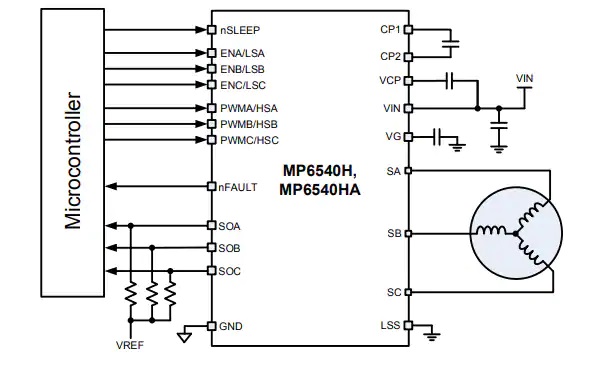

MPS6540H三相BLDC电机驱动器典型应用电路图

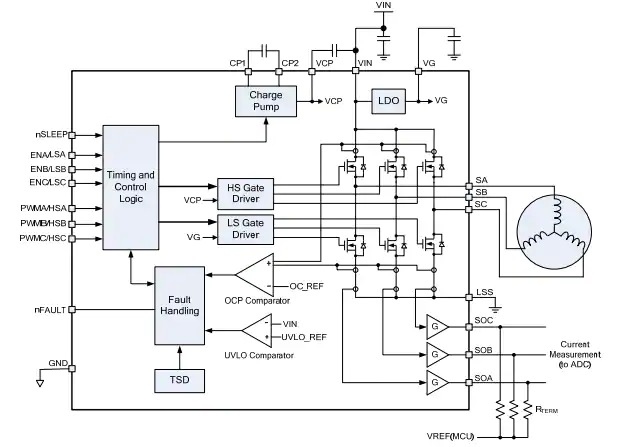

MPS6540H三相BLDC电机驱动器功能原理图
