单片电源系统MP6540H评估板的介绍、特性、应用、及原理图

来源：HQBUY 发布时间：2020-11-05

摘要： 单片电源系统（MPS）MP6540H评估板是5.5A和50V三相BLDC电动机驱动器评估板。这些评估板可在高达50V的电源电压下工作，并集成了由6个N沟道功率MOSFET组成的三个半桥。

单片电源系统（MPS）MP6540H评估板的介绍

单片电源系统（MPS）MP6540H评估板是5.5A和50V三相BLDC电动机驱动器评估板。这些评估板可在高达50V的电源电压下工作，并集成了由6个N沟道功率MOSFET组成的三个半桥。转子位置信息由安装在电动机中的霍尔传感器提供，驱动控制信号由外部控制器（例如MCU和FPGA）生成。典型应用包括三相无刷直流电动机和永磁同步电动机，电钻和冲击起子。

单片电源系统（MPS）MP6540H评估板

MP6540H评估板特征

低导通电阻

集成双向电流检测放大器

支持100％占空比操作

OCP和OTP

故障指示输出

MP6540H评估板技术指标

5.5V至50V宽输入电压范围

6A最大输出电流

3.3V或5V V REF电压

MP6540H评估板应用领域

三相无刷直流电动机和永磁同步电动机

电钻

影响驱动力

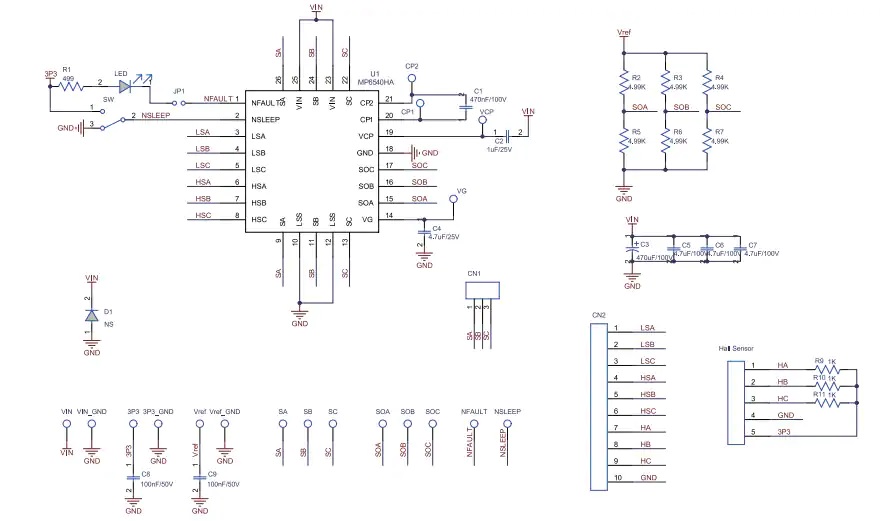

MP6540H评估板原理图

MP6540H评估板原理图
