亚德诺半导体DC2886A演示板的介绍、特性、电路设置及结构总览

来源：HQBUY 发布时间：2020-11-06

摘要： 亚德诺半导体ADI DC2886A演示板设计快速，轻松地演示LTC7871 / LTC7060大功率多相双向电源/充电器。DC2886A提供SPI兼容的串行端口。使用DC2026C（Linduino 一台主机上的一个）演示板和QuikEval软件

亚德诺半导体DC2886A演示板的介绍

亚德诺半导体ADI DC2886A演示板设计快速，轻松地演示LTC7871 / LTC7060大功率多相双向电源/充电器。DC2886A提供SPI兼容的串行端口。使用DC2026C（Linduino 一台主机上的一个）演示板和QuikEval软件，用户可以余量调节V LOW或V HIGH向上或向下，边缘的直流电流限制向上或向下的SETCUR销，调整频率扩展使能扩频时，扩频电路的频率和调制速率，并监视LTC7871的工作状态和故障。

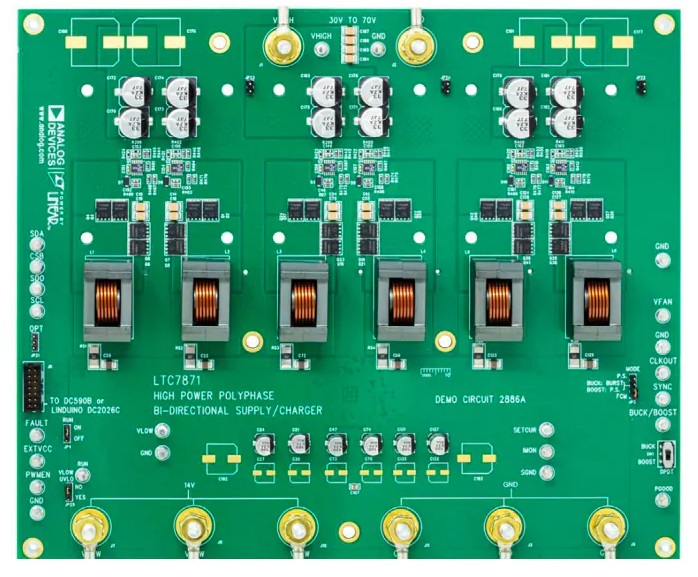

亚德诺半导体DC2886A演示板

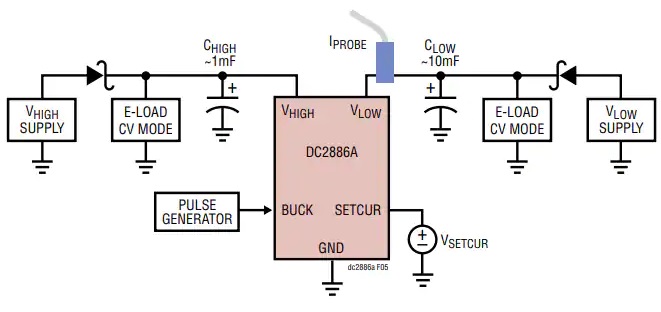

亚德诺半导体ADI DC2886A演示板具有标有V HIGH和V LOW的端子，根据功率流的方向可以是输入或输出。当SW1的开关处于降压位置时，V LOW提供14V输出，而V HIGH是输入，范围为30V至70V。当开关处于BOOST位置时，V HIGH提供48V输出，而V LOW为输入，范围为10V至14V。两个方向上的最大V LOW电流均为180A。

当在输入电压范围内以降压方式工作时，DC2886A演示板可提供2.5kW的最大输出功率。当用作升压时，当输入电压为14V时，全输出功率为2.4kW。
