美信半导体MAX25222评估系统（MAX25222EVSYS）的介绍

美信半导体Maxim Integrated MAX25222评估系统（MAX25222EVSYS）是MAX25222汽车4通道TFT-LCD电源IC的演示和开发平台。每个输出轨（AVDD，NAVDD，VG ON，VG OFF和VCOM）都可以通过I2C接口独立调节。

评估系统演示了该器件的功能，例如可调输出电压，故障保护，VCOM温度补偿，非易失性存储器编程以及广泛的诊断程序，有助于达到ASIL-B安全级别。

Maxim集成的MAX25222评估系统包括MAX25222评估板，该评估板使用随附的MINIQUSB +接口板连接至PC。MAX25222EVSYS软件提供一个简单的图形用户界面（GUI），用于演示IC的功能。

MAX25222EVSYS特征

2.65V至5.5V输入范围

默认输出电压

6.8V输出在200mA（升压转换器）

-6.8V输出-200mA（反相稳压器）

15V时12V输出（正电荷泵稳压器）

-10V输出在15mA（负电荷泵稳压器）

-2.49V输出在100mA（VCOM缓冲器）

专用GUI

全面的测序灵活性

经过验证的PCB布局

完全组装并经过测试

MAX25222EVSYS套件组成

MAX25222评估板

MINIQUSB +接口板

USB电缆

MAX25222EVSYS所需设备

2.65至5.5V，3A电源

电压表

具有可用USB端口的Windows PC

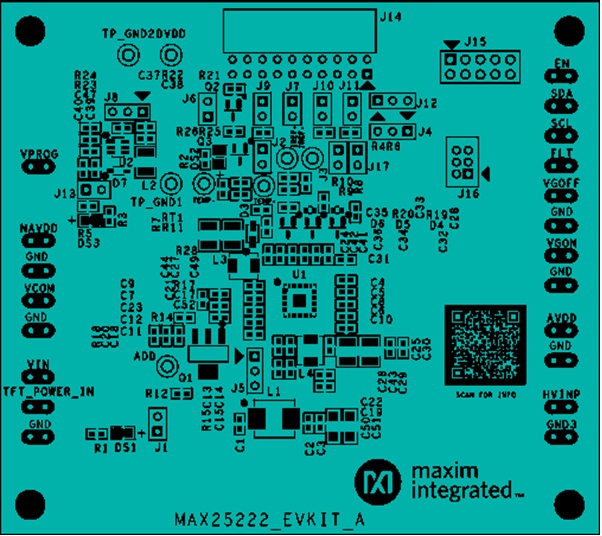

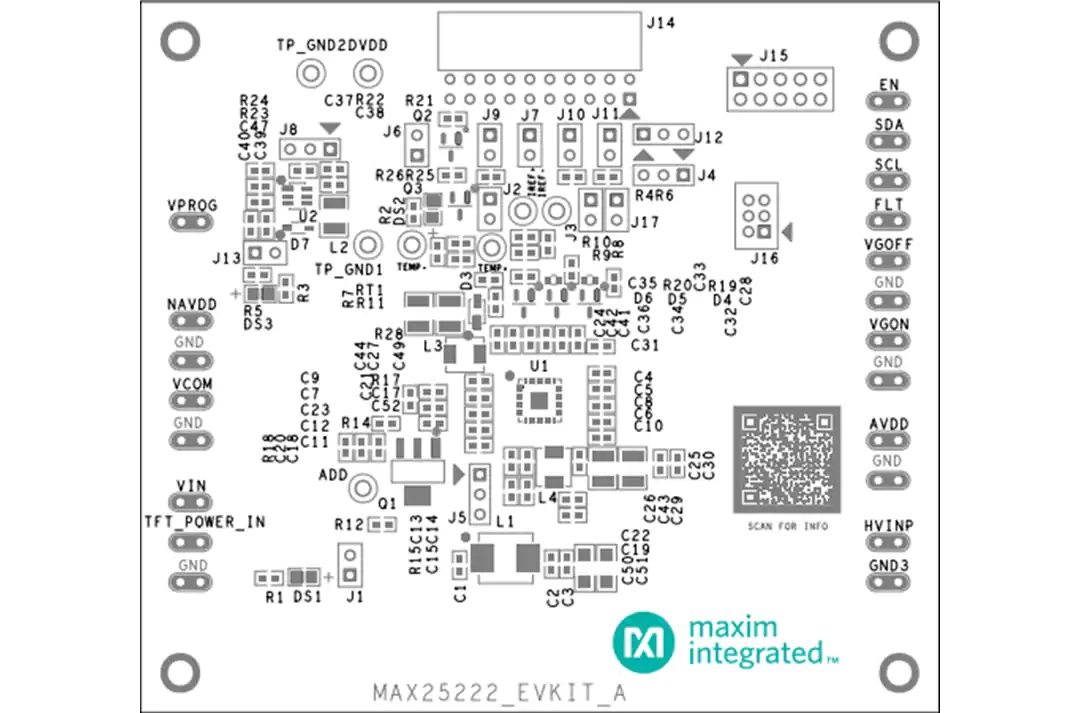

MAX25222EVSYS电路板布局结构
