罗姆半导体BD800M5Wxxx-C低压降调节器的介绍

罗姆半导体ROHM Semiconductor BD800M5Wxxx-C低压降（LDO）稳压器是线性稳压器，设计用作汽车应用中电源的低功耗产品。这些器件设计用于最高45V的绝对最大电压，并且对于低至17μA（典型值）的电流消耗的输出电流，其操作直至500mA。

BD800M5WFPJ-C和BD800M5WHFP-C LDO可以以±2％的高精度调节输出。BD800M5WFP2-C的精度高达±2.5％。可以通过连接到调节引脚的外部电阻分压器在1.2V至16.0V之间调节输出电压。这些LDO稳压器非常适合需要直接连接到电池和低电流消耗的任何应用。

EN引脚上的逻辑“高”将打开设备，另一方面，通过输入到EN引脚的逻辑“低”来控制设备禁用。BD800M5WFPJ-C，BD800M5WHFP-C和BD800M5WFP2-C具有集成的过电流保护功能，可保护它们免受短路或过载造成的损坏。这些设备还集成了热关断保护功能，以避免过热损坏。此外，低ESR陶瓷电容器足以用于相位补偿。

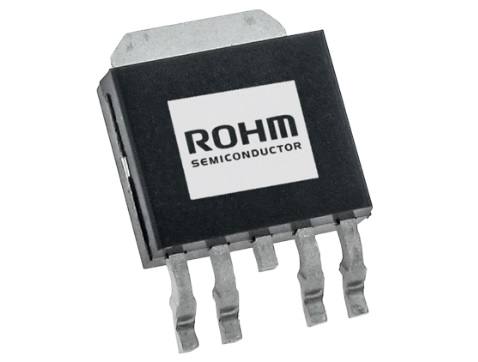

BD800M5WFPJ-C采用TO-252-J5封装，BD800M5WHFP-C采用HRP-5封装，而BD800M5WFP2-C采用TO-263-5封装。所有三个ROHM Semiconductor LDO稳压器均符合AEC-Q100 1级标准，可用于汽车应用。

BD800M5Wxxx-C低压降调节器特征

符合AEC-Q100 1级标准

3V至42V工作输入范围

低17μA的电流消耗（典型值）

500mA输出电流能力

高输出电压精度

BD800M5WFPJ-C，BD800M5WHFP-C：±2％

BD800M5WFP2-C：±2.5％

1.2V至16.0V输出电压

EN功能（输出关闭功能）

过电流保护（OCP）

热关断保护（TSD）

-40°C至+ 150°C的工作温度范围

包装

BD800M5WFPJ-C：TO-252-J5（6.60mm x 10.10mm x 2.38mm）

BD800M5WHFP-C：HRP-5（9.395mm x 10.540mm x 2.005mm）

BD800M5WFP2-C：TO-263-5（10.16毫米x 15.10毫米x 4.70毫米）

BD800M5Wxxx-C低压降调节器应用领域

动力传动系

身体

音响系统

导航系统

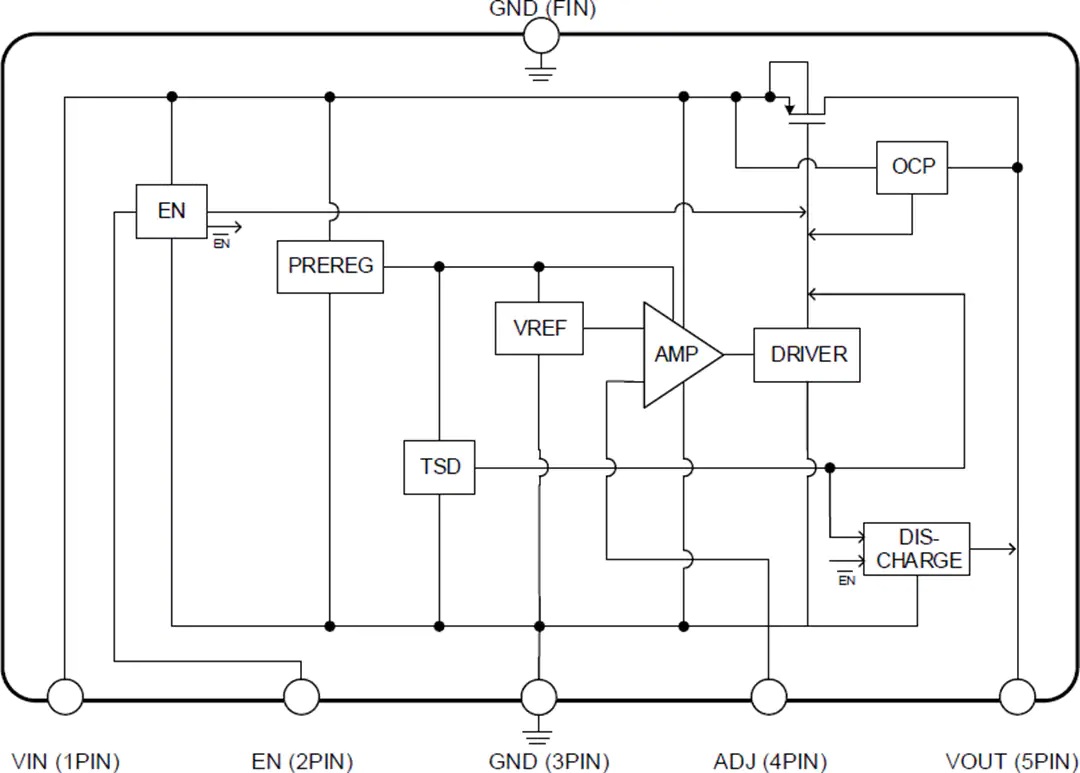

BD800M5Wxxx-C低压降调节器原理图

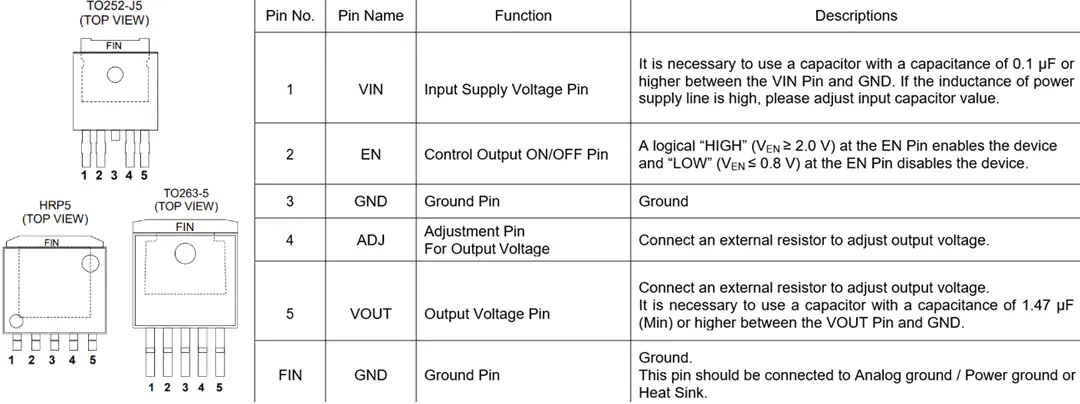

BD800M5Wxxx-C低压降调节器引脚功能
