莱迪思半导体LCMXO3D-PFR-EVN Sentry演示板的介绍、特性、组成及电路板布局

来源：HQBUY 发布时间：2020-11-19

摘要： 莱迪思半导体用于MachXO3D的LCMXO3D-PFR-EVN Sentry演示板是用于Lattice PFR系统安全解决方案的单板，系统级演示环境。

莱迪思半导体针对MachXO3D的LCMXO3D-PFR-EVN Sentry演示板

莱迪思半导体用于MachXO3D的LCMXO3D-PFR-EVN Sentry演示板是用于Lattice PFR系统安全解决方案的单板，系统级演示环境。MachXO3D Sentry演示板包括MachXO3D LCMXO3D-9400HC-6BG484C CPLD和ECP5 LFE5U-85F-8BG381C FPGA。

莱迪思半导体针对MachXO3D的LCMXO3D-PFR-EVN Sentry演示板

用于MachXO3D的莱迪思Sentry演示板演示了通过PC工作站上专用用户界面控制的硬件平台上的莱迪思PFR系统安全功能。MachXO3D设备验证ECP5（BMC）和ECP5（PCH）的启动代码。

LCMXO3D-PFR-EVN Sentry演示板特征

莱迪思哨兵解决方案堆栈PFR演示支持

莱迪思哨兵系统级行为验证

USB连接，用于设备编程

板载两个ECP5 FPGA器件，带有256M SPI / QSPI闪存器件，可模拟受保护的外部器件

LCMXO3D-PFR-EVN Sentry演示板组成

适用于MachXO3D的莱迪思岗哨演示板

快速入门指南

电源（12V）

USB电缆用于编程

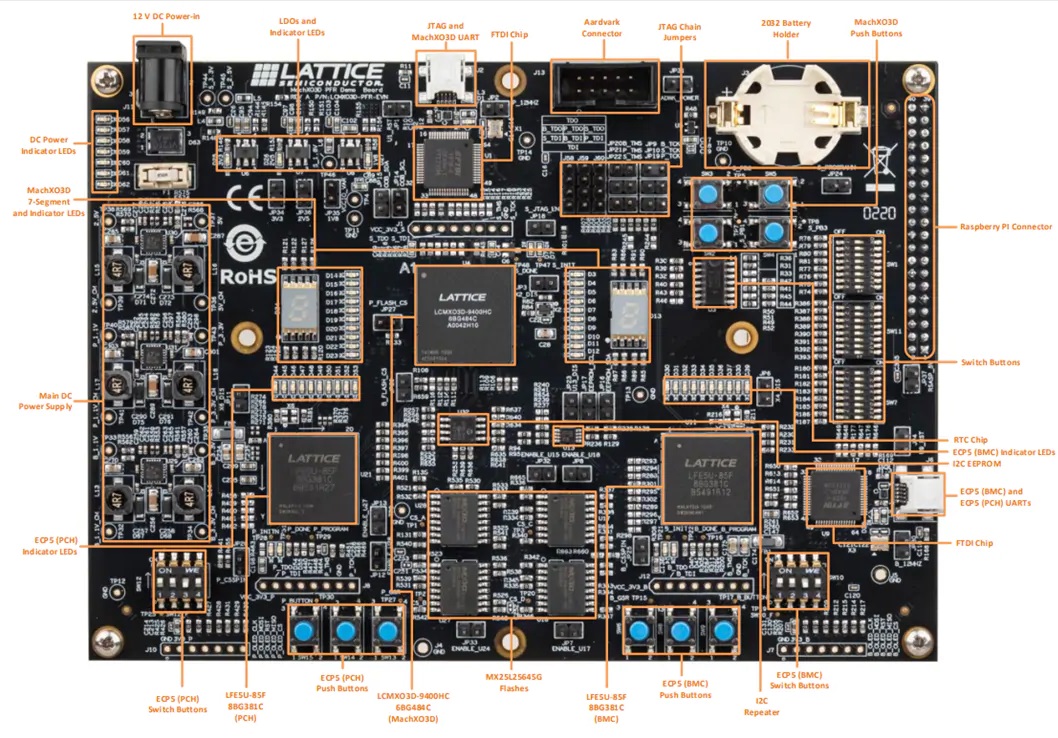

LCMXO3D-PFR-EVN Sentry演示板正面布局

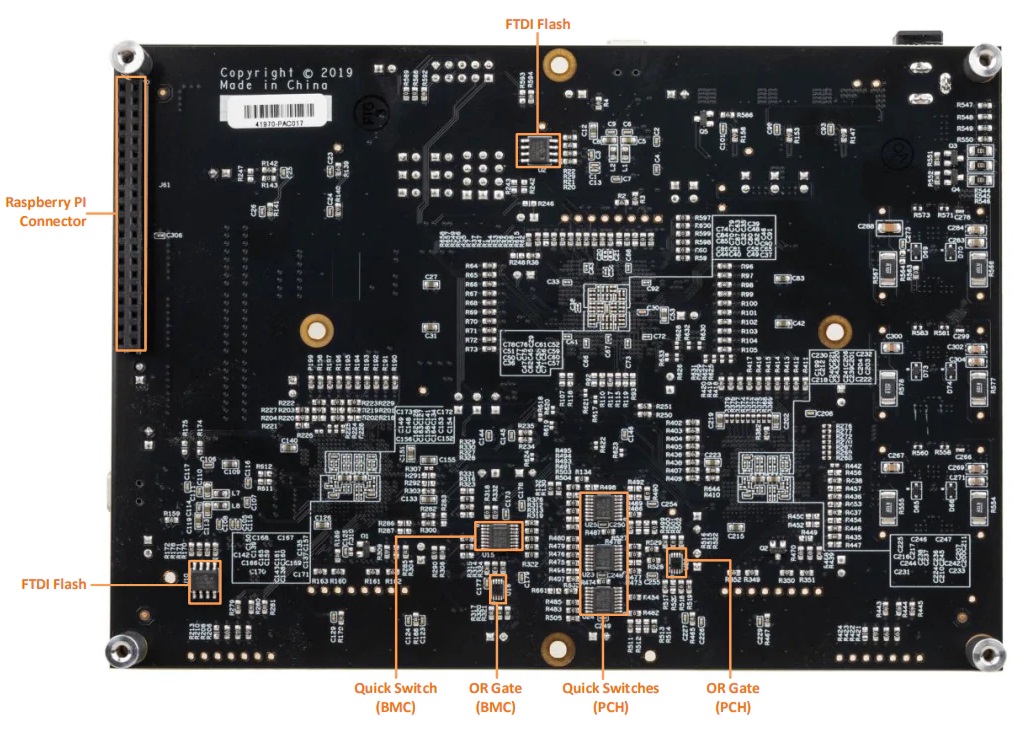

LCMXO3D-PFR-EVN Sentry演示板背面布局

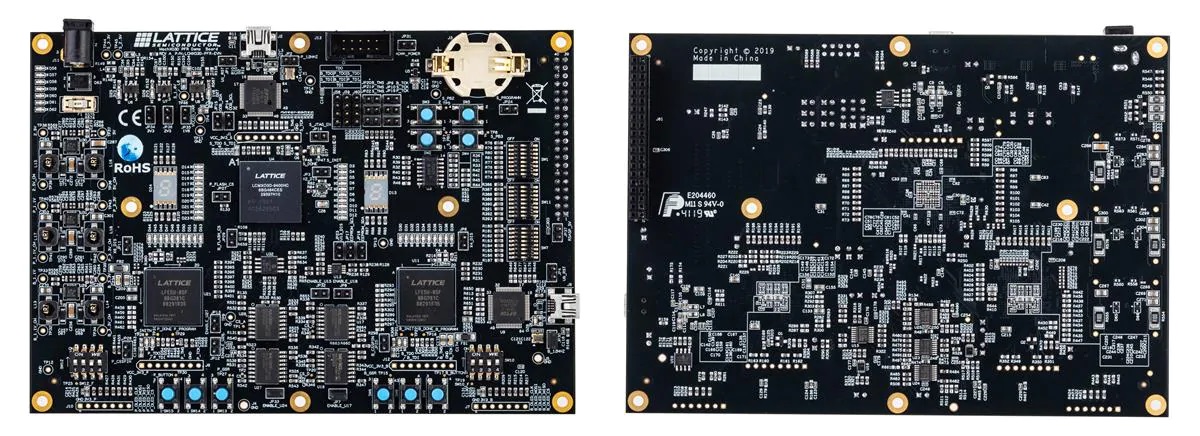

LCMXO3D-PFR-EVN Sentry演示板总览
