德州仪器SN74AVC24T245 24位双电源总线收发器的介绍

德州仪器SN74AVC24T245 24位双电源总线收发器使用两个独立的可配置电源轨。SN74AVC24T245经过优化，可在1.4 V至3.6V的V_CCA / V_CCB下工作。可在低至1.2V的V_CCA / V_CCB上运行。

A端口旨在跟踪V CCA。V CCA接受1.2V至3.6V的任何电源电压。B端口旨在跟踪V CCB。V CCB接受1.2V至3.6V的任何电源电压。此功能允许在1.2V，1.5V，1.8V，2.5V和3.3V电压节点中的任何一个之间进行通用的低压双向转换。

德州仪器SN74AVC24T245专为数据总线之间的异步通信而设计。该设备根据方向控制（DIR）输入的逻辑电平，将数据从A总线传输到B总线，或从B总线传输到A总线。输出使能（OE）输入可用于禁用输出，以便有效隔离总线。该器件完全指定用于使用I off的部分掉电应用。I off电路禁用输出，以防止在断电时损坏流过该器件的电流。V CC隔离功能可确保如果任一V CC输入处于GND，则两个端口均处于高阻抗状态。

SN74AVC24T245收发器特征

控制输入V IH / V IL电平参考V CCA电压

V CC隔离功能–如果任一V CC输入处于GND，则所有输出均处于高阻抗状态

耐压输入/输出允许混合电压模式数据通信

完全可配置的双轨设计允许每个端口在1.2V至3.6V的整个电源范围内工作

最大数据传输率

380Mbps（1.8V至3.3V转换）

200Mbps（<1.8V至3.3V转换）

200Mbps（转换为2.5V或1.8V）

150Mbps（转换为1.5V）

100Mbps（转换为1.2V）

我关闭支持部分掉电模式操作

I / O耐受4.6V

闩锁性能超过II类JESD 78的100mA

ESD保护超过JESD 22

8000V人体模型（A114-A）

200V机器型号（A115-A）

1000V充电设备型号（C101）

SN74AVC24T245收发器应用领域

个人电子产品

工业

企业

电讯

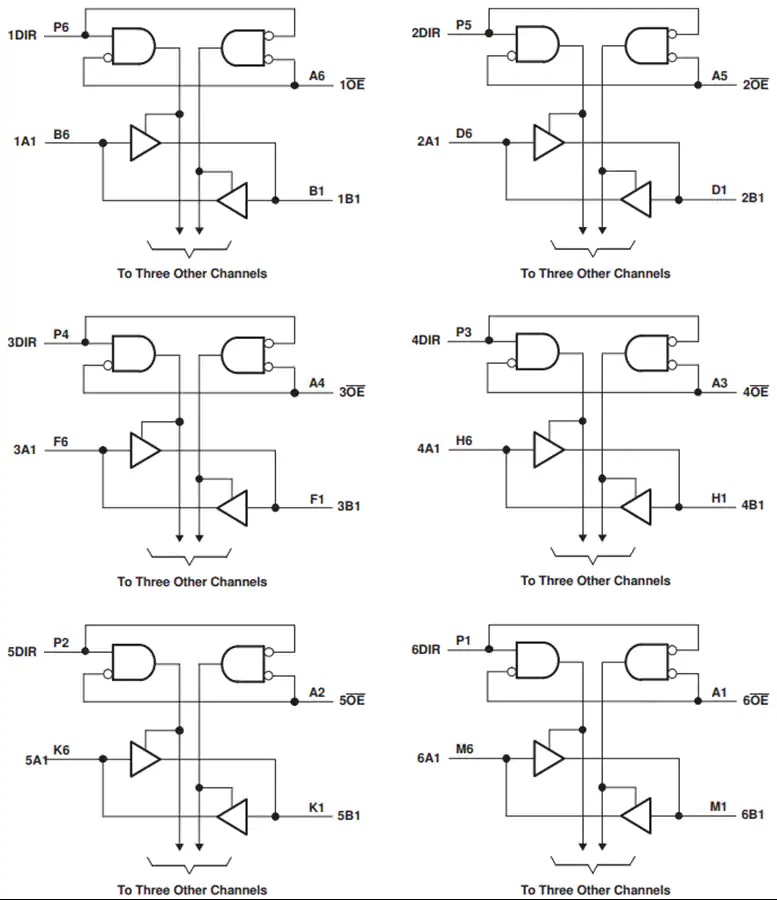

SN74AVC24T245收发器功能原理图
