美信半导体DS2488 1-Wire双端口链路的介绍、特性、应用、及电路图原理图

来源:HQBUY 发布时间:2020-11-19

摘要: 美信半导体Maxim Integrated DS2488 1-Wire双端口链路是一种简单的桥接器件,旨在促进两个基于微控制器的子系统之间的通信。DS2488在桥的两侧各有一个专用触点,可实现高达512kbps的直通通信,用于电池充电的功率传输,小消息交换和状态报告。

美信半导体DS2488 1-Wire双端口链路的介绍


美信半导体Maxim Integrated DS2488 1-Wire双端口链路是一种简单的桥接器件,旨在促进两个基于微控制器的子系统之间的通信。DS2488在桥的两侧各有一个专用触点,可实现高达512kbps的直通通信,用于电池充电的功率传输,小消息交换和状态报告。


美信半导体DS2488 1-Wire双端口链路


DS2488的灵活的1-wire接口用于操作两个独立的I / O端口IOA和IOB。为了使两个相连的控制器之间能够进行设备操作,这两个DS2488 1-Wire接口中的每个接口都可以访问一个64位的工厂编程ROM ID,一个用于传输小消息的8字节缓冲器以及用于设备配置,状态和寄存器的寄存器。控制三个漏极开路GPIO引脚。通过配置设置,启用了双向高速512kbps直通模式,该模式可以在两个相连的微控制器之间进行大量数据传输。


为了在IOA和IOB之间进行通信,DS2488的最大工作电压为3.63V。但是,为了支持从连接到IOA的子系统到连接到IOB的子系统的特殊供电模式,该设备可以承受5V电压,并且当对IOA施加4V至5V(标称值)时,设备进入供电状态。在此模式下,附加的DS2488输出引脚用于控制外部晶体管,以将功率输送到IOB侧电子设备,例如电池充电器。


美信半导体DS2488 1-Wire双端口链路采用紧凑的WLP8封装,非常适合空间受限的应用。



DS2488 1-Wire双端口链路特征


两触点解决方案可启用高级交易平台功能

案例和耳塞之间的小消息交换

高速512kbps直通模式传输文件

耳塞式电池充电器供电

三个GPIO引脚用于可选功能控制或状态检测

全面的耳塞和充电盒检测功能

插入后即可读取的Earbud 64位标识号(ROM ID)

从1线IOA线寄生获得的工作功率

检测何时装入充电盒或从充电盒取出

检测充电电池坏了的电池

极简主义的双1线接口降低了成本和复杂性

单个专用通讯和电源触点

两个主机控制器之间的仲裁通信速率为90kbps

在1.71V至63V宽电压范围内进行读写

电池功耗应用的理想选择

小型,1.6mm x 0.9mm x 0.33mm WLP,4mm球距

71V至3.63V工作电压范围

IOA引脚具有较高的ESD抗扰度:±8kV HBM(典型值)

-40°C至+ 85°C的工作温度范围



DS2488 1-Wire双端口链路应用领域


通讯和控制桥接

电子锁

真正的无线立体声(TWS)耳塞和充电盒

可穿戴设备

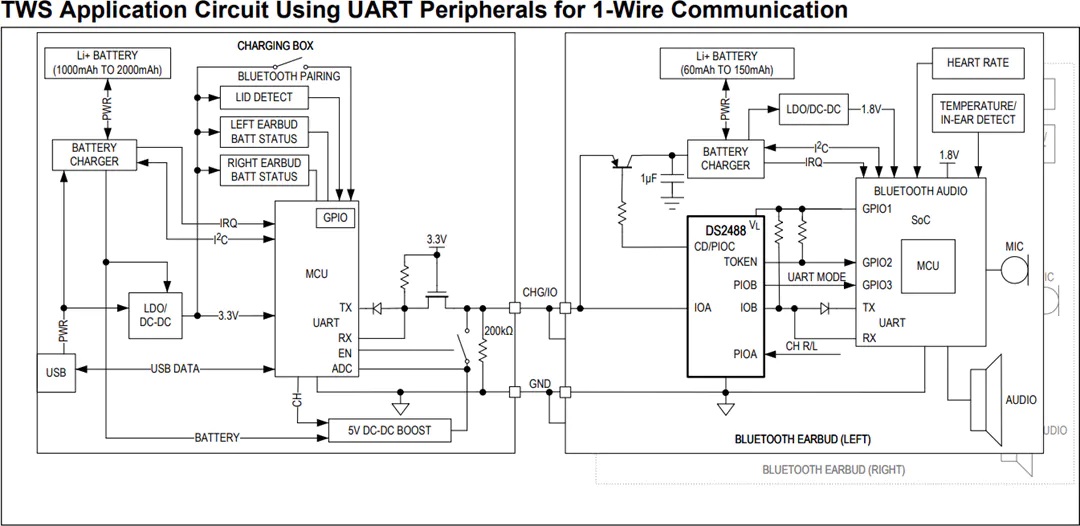

DS2488 TWS应用电路图


DS2488 TWS应用电路


该应用电路显示了包含蓝牙音频片上系统(SoC)的真无线立体声(TWS)耳塞,以及用于对耳塞进行充电的微控制器操作盒。在这种情况下,DS2488将与SoC一起放在耳塞中,充电盒微控制器将通过单个专用引脚与DS2488进行通信。

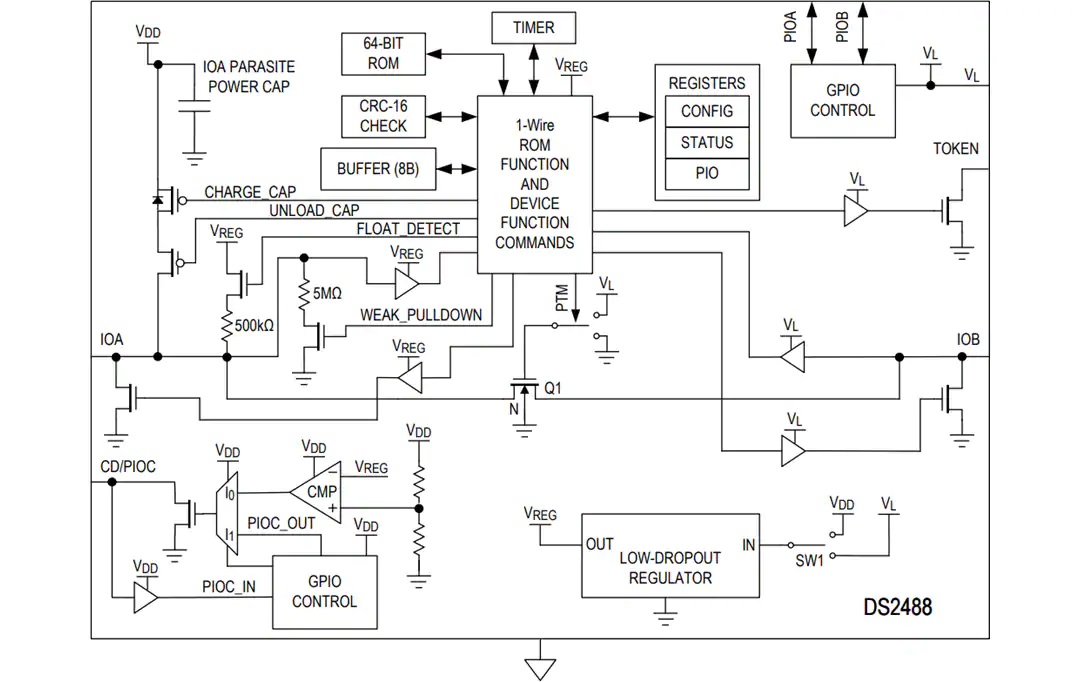

DS2488 1-Wire双端口链路原理图


DS2488 1-Wire双端口链路原理图

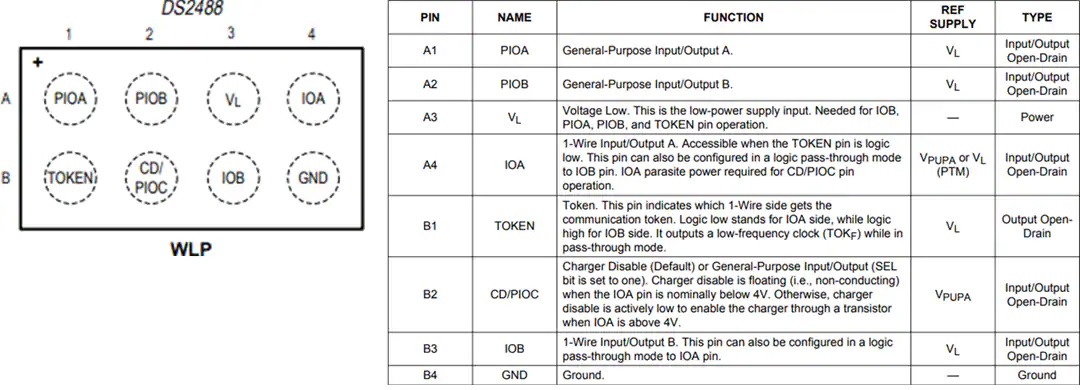

DS2488 1-Wire双端口链路引脚功能图


DS2488 1-Wire双端口链路引脚功能图
