美信半导体DS2488评估套件（DS2488EVKIT）的介绍

美信半导体Maxim Integrated DS2488评估套件（DS2488EVKIT）提供了一个硬件和软件平台来演示DS2488 1-Wire双端口链路的功能。DS2488是一款简单的桥接设备，旨在促进两个基于微控制器的子系统之间的通信。

DS2488在桥的两侧各有一个专用触点，可实现高达512kbps的直通通信，用于电池充电的功率传输，小消息交换和状态报告。

美信半导体DS2488评估板包括一个DS2488EV板，包括两个DS2488器件，以及一个DS9401EV 1-Wire母板，具有5V充电功能。当通过USB和DS2488EVKIT软件连接到PC时，DS2488EV和DS9401EV电路板提供了True Wireless Stereo（TWS）耳塞和由微控制器操作的可容纳耳塞并为其充电的外壳的使用示例。

将软件与DS2488评估套件一起使用，可以演示以下使用流程：

检测耳塞：1-Wire是否搜索ROM ID，以确定哪些耳塞已连接到充电盒

IOA电量不足/电量耗尽：将IOA设置为逻辑低电平以模拟电量耗尽或将令牌传递给IOB

发送消息：使用UART在充电盒和耳塞之间发送消息

写入PIOA级别：使用1-Wire命令设置PIOA级别

设置PIOB电平：使用1-Wire命令设置PIOB电平

读取PIO电平：使用1-Wire命令读取PIO引脚的电平

写入缓冲区：将指定的十六进制数据写入8字节缓冲区

读取缓冲区：在8字节缓冲区中读取写入的数据

DS2488EVKIT特征

演示DS2488的功能

完全符合USB规范v2.0

基于Microsoft Windows的软件

方便的车载测试点

DS2488EVKIT套件组成内容

具有两个DS2488器件的DS2488EV板

DS9401EV具有5V充电功能的1-Wire主机板

USB A型转Micro-USB B型电缆

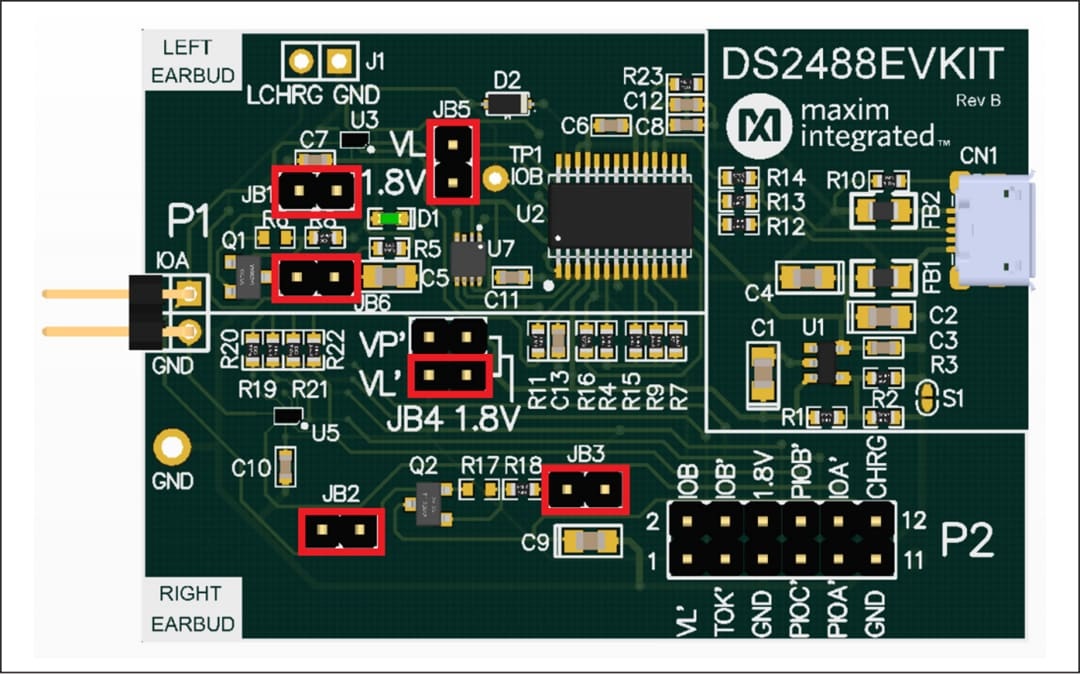

DS2488EV电路板布局结构

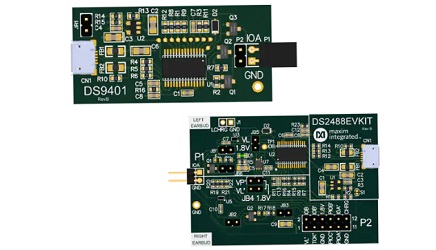

DS9401EV电路板布局结构
