美信半导体MAX25222汽车类4通道TFT-LCD电源IC的介绍

美信半导体Maxim Integrated MAX25222汽车级4通道TFT-LCD电源IC提供对称的正模拟电压（AVDD）和负NAVDD电源以及VG ON和VG OFF栅极电源。此外，还集成了输出电压范围高于和低于地面的VCOM缓冲器和温度测量模块。

MAX25222包括非易失性存储器，因此可以在整个器件使用寿命内校准所有输出的值，最大值为五倍。使用内置的I 2 C接口进行编程，该接口也可用于回读诊断信息。对设备进行编程后，便可以使用独立模式。

MAX25222集成了温度传感器接口模块，可测量温度，还可以根据测量温度调整VCOM输出电压。该设备包括广泛的诊断程序，有助于达到ASIL-B安全级别。

美信半导体MAX25222采用5mm x 5mm TQFN32封装，工作在-40°C至+ 125°C的温度范围。

MAX25222电源IC特征

符合AECQ100 1级要求

同步升压可在高达200mA的电流下提供4.2V至10.5V的AVDD

NAVDD逆变器输出高达-200mA

3倍稳压电荷泵提供15mA VG ON输出（7.6V至20.2V）

稳压电荷泵的VG OFF（-18.2V至-5.6V）高达-15mA（电荷泵倍增器）

所有电源的上电和断电期间的受控排序

VCOM输出范围以83mV为步距+ 1.0V至-2.49V

NTC输入用于温度测量/补偿

420kHz / 2.1MHz开关频率，带扩频

具有FLTB（中断）输出的I 2 C控制/诊断接口

所有输出的紫外线诊断

所有输出的OV诊断

带隙基准超出范围

卡住FLTB针

通信奇偶校验

VCOM DAC故障

AVDD / NAVDD，VG ON，VG OFF，VCOM和时序上的非易失性输出电压设置

编程后支持独立操作模式

-40°C至+ 125°C的工作温度范围

紧凑的5mm x 5mm TQFN32封装

MAX25222电源IC应用领域

信息娱乐显示器

组合仪表

中央信息显示

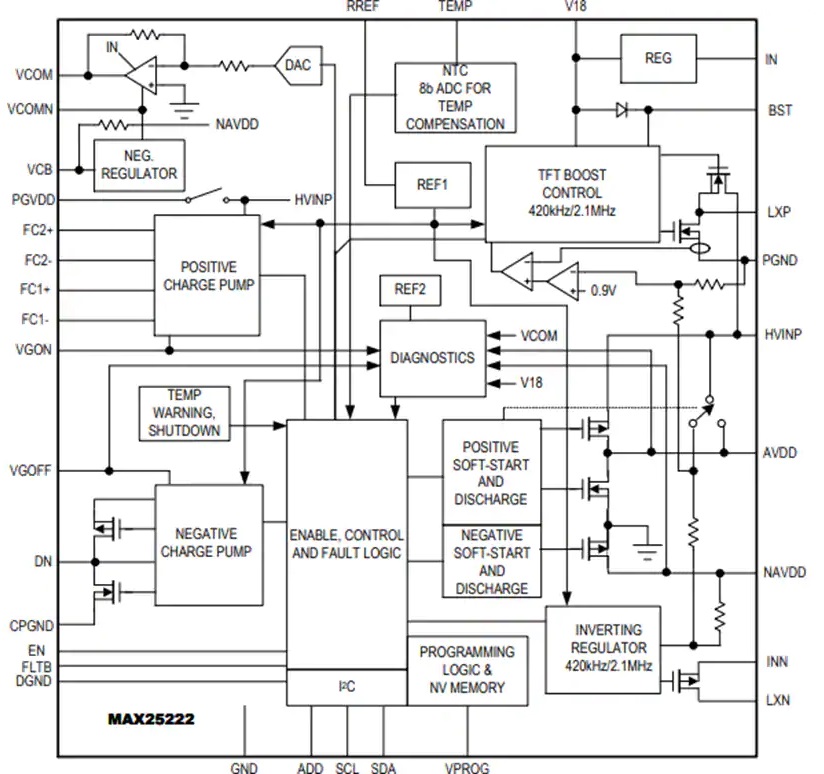

MAX25222电源IC原理图

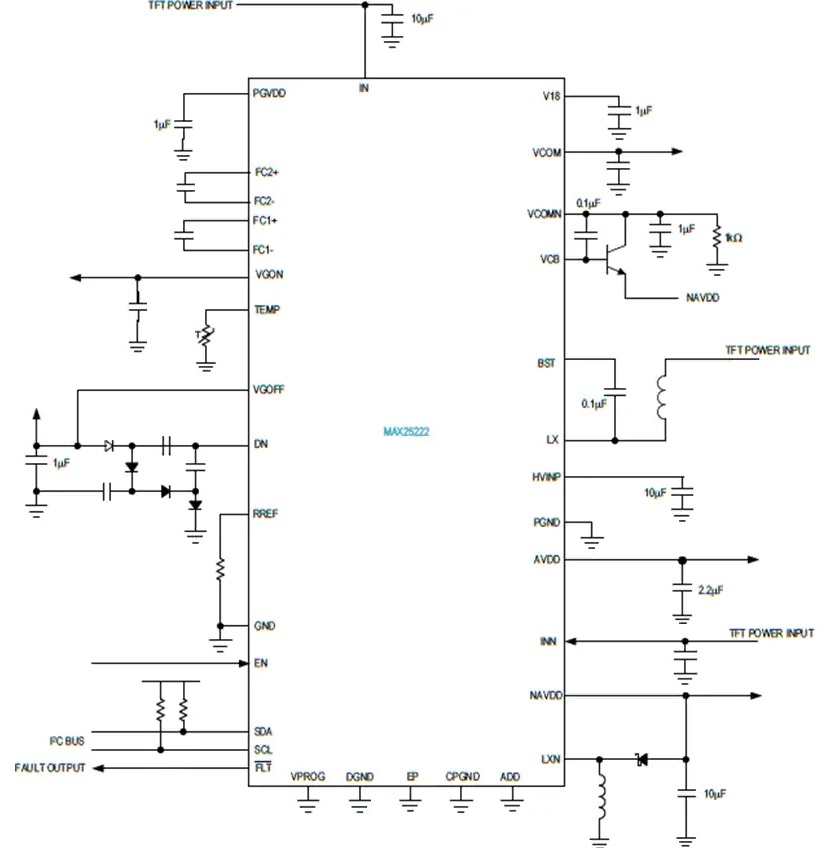

MAX25222电源IC典型应用电路图
