东芝TC7WP3125FK和TC7WP3125FC集成电路的介绍

东芝TC7WP3125FK和TC7WP3125FC集成电路是双电源，高级高速CMOS 2位双电源电压接口总线缓冲器。器件采用硅栅CMOS技术制造。它们的输入和输出耐压高达3.6V。

TC7WP3125FK和TC7WP3125FC集成电路特征

电平转换器，用于连接1.2V至1.8V，1.2V至2.5V，1.2V至3.3V，1.5V至2.5V，1.5V至3.3V，1.8V至2.5V，1.8V至3.3V或2.5V至3.3 V系统

高速运行：

tpd = 6.8ns（最大值）（V CCA = 2.5±0.2V，V CCB = 3.3±0.3V）

tpd = 7.8ns（最大值）（V CCA = 1.8±0.15V，V CCB = 3.3±0.3V）

tpd = 8.6ns（最大值）（V CCA = 1.5±0.1V，V CCB = 3.3±0.3V）

tpd = 22ns（最大值）（V CCA = 1.2±0.1V，V CCB = 3.3±0.3V）

tpd = 9.5ns（最大值）（V CCA = 1.8±0.15V，V CCB = 2.5±0.2V）

tpd = 10.8ns（最大值）（V CCA = 1.5±0.15V，V CCB = 2.5±0.2V）

tpd = 23ns（最大值）（V CCA = 1.2±0.15V，V CCB = 2.5±0.2V）

tpd = 30ns（最大值）（V CCA = 1.2±0.1V，V CCB = 1.8±0.15V）

输出电流

IOH / IOL =±12mA（最小值）（V CC = 3.0V）

IOH / IOL =±9mA（最小值）（V CC = 2.3V）

IOH / IOL =±3mA（最小值）（V CC = 1.65V）

闩锁性能：-300mA

ESD性能：

机器型号≥±200V

人体模型≥±2000V

超小封装：CSON8（CST8），SSOP8（US8）

低电流消耗：

当OE =“ H”时，使用新电路可大大降低电流消耗

适用于电池驱动的应用，例如PDA和蜂窝电话

所有输入和输出均具有3.6V耐压功能和掉电保护

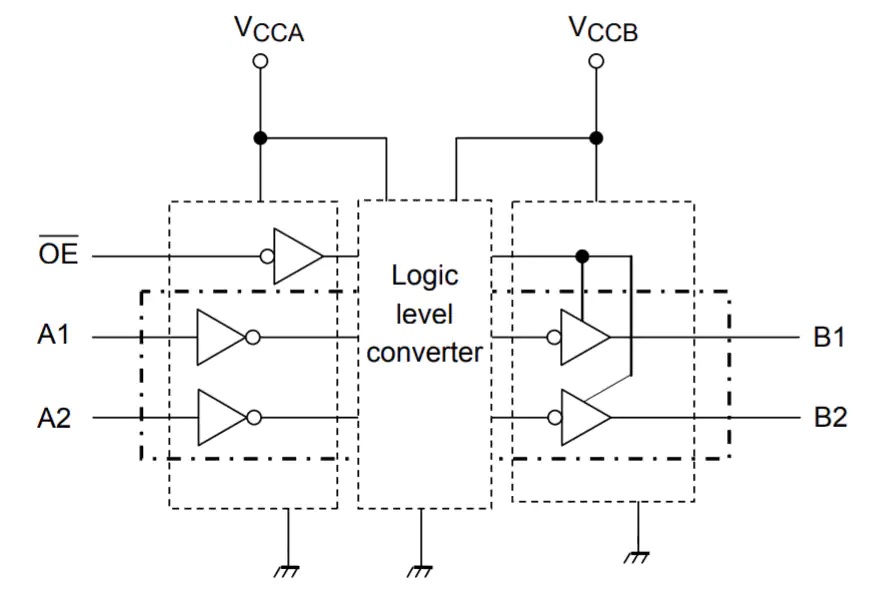

TC7WP3125FK和TC7WP3125FC集成电路原理图
