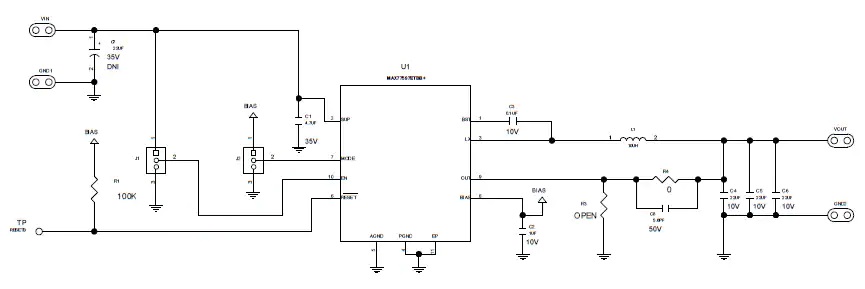

美信半导体MAX77597评估板的介绍、特性、及电路原理图

来源：HQBUY 发布时间：2020-12-01

摘要： 美信半导体Maxim Integrated MAX77597评估板演示了具有集成开关的MAX77597同步降压转换器IC。评估板在3.5V至36V的宽输入范围内工作，可支持高达300mA的负载。

美信半导体Maxim Integrated MAX77597评估板演示了具有集成开关的MAX77597同步降压转换器IC。评估板在3.5V至36V的宽输入范围内工作，可支持高达300mA的负载。

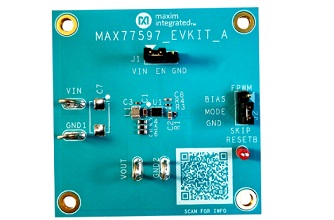

美信半导体MAX77597评估板的介绍

美信半导体MAX77597评估板是该IC 3.3V固定输出电压版本的标准配置。可以很容易地对其进行修改，以评估5V固定输出版本或可调输出电压版本。评估板包括用于启用或禁用器件的跳线，以及选择强制PWM模式（FPWM）或跳过模式操作的跳线。RESETB测试点可用于监视转换器输出的电压质量。

评估固定输出和可调输出版本（预先安装了3.3V版本）

3.5V至36V输入电压范围

300mA最大负载

在14V输入时演示1.1μA静态电流

RESET输出测试点

简单的两层板用作参考设计

经过验证的PCB布局

完全组装并经过测试
