美信半导体MAX77597同步降压转换器的介绍

美信半导体Maxim Integrated MAX77597 36V，300mA同步降压转换器是一款集成开关的小型同步降压转换器。美信半导体MAX77597设计用于在3.5V至36V的输入电压下提供高达300mA的电流，而空载时仅使用1.1μA静态电流（固定输出版本）。

该器件可以在98％的占空比下工作，可以在低压差附近工作，非常适合电池供电的应用。该同步降压转换器提供固定的3.3V。频率固定为1.7MHz，这允许使用较小的外部组件并减少输出纹波。该器件提供强制PWM和跳跃模式两种操作，在跳跃模式下具有1.1μA的超低静态电流。MAX77597采用小型（2mm x 2.5mm）10引脚TDFN封装，工作在-40°C至+ 85°C温度范围。

MAX77597同步降压转换器特征

适用于需要宽输入电压范围的系统的灵活电源

3.5V至36V V IN范围

高达300mA的输出电流

固定3.3V，输出电压

98％（最大）占空比操作，低压差低

使用5V，12V或20V USB Type-C输入电源工作

使用2S，3S或4S锂离子电池供电

最小化功耗并延长电池寿命

静态电流1.1μA（固定输出电压3.3V）

在12V IN和3.3 V OUT时的峰值效率为86％

最小化解决方案尺寸

1.7MHz工作频率

小型2.0mm x 2.5mm x 0.75mm 10引脚TDFN封装

稳健的解决方案

短路，热保护

6.67ms内部软启动使浪涌电流最小化

电流模式控制架构

高达42V的输入电压容限

MAX77597同步降压转换器应用领域

由2s，3s或4s Li +电池供电的便携式设备

USB C型设备

负载点（PoL）应用

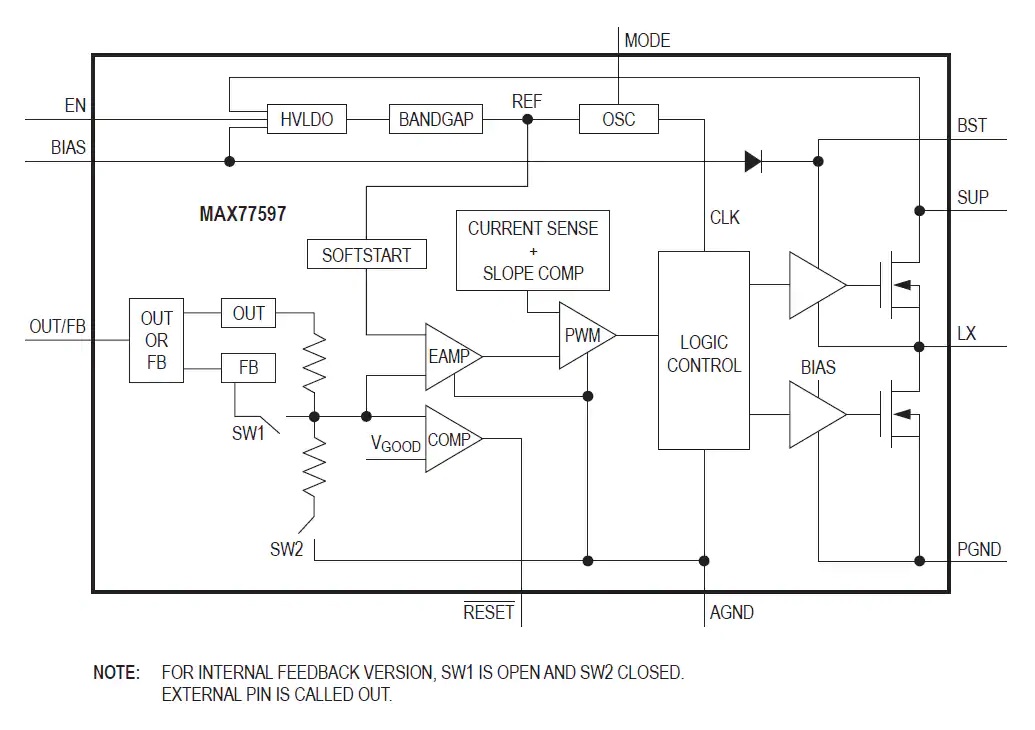

MAX77597同步降压转换器功能原理图
