德州仪器DLP5533A-Q1 DLP汽车数字微镜设备的介绍

德州仪器（TI）DLP5533A-Q1 DLP汽车数字微镜设备（DMD）与DLPC230-Q1 DMD控制器以及TPS99001-Q1系统管理和照明控制器结合在一起。这种组合提供了实现高性能高分辨率前照灯系统的能力。2：1的长宽比支持非常宽的长宽比设计，而1.3MP分辨率可实现高分辨率符号投影和自适应驱动光束应用。

DLP5533A-Q1的光通量是先前DLP3030-Q1汽车DMD的三倍以上，从而实现了更大的视野和更高的流明输出。德州仪器（TI）DLP5533A-Q1汽车DMD微镜阵列配置用于底部照明，从而实现了高效且紧凑的光学引擎设计。

DLP5533A-Q1 DLP汽车DMD特征

符合汽车应用要求

–40°C至105°C的DMD阵列工作温度范围

DLP5533A-Q1汽车芯片组包括

DLP5533A-Q1 DMD

DLPC230-Q1 DMD控制器

TPS99001-Q1系统管理和照明控制器

600MHz sub-LVDS DMD接口可实现低功耗和低发射

在极端温度下的10kHz DMD刷新率

内置DMD存储单元自检

0.55英寸对角微镜阵列

7.6μm微镜间距

±12°微镜倾斜角（相对于平坦状态）

底部照明可实现最佳效率和光学引擎尺寸

1.3：2：1纵横比配置的1.3兆像素阵列可实现高分辨率和宽纵横比的汽车应用

与LED或激光照明兼容

DLP5533A-Q1 DLP汽车DMD应用领域

高分辨率大灯

LIDAR光学滤镜

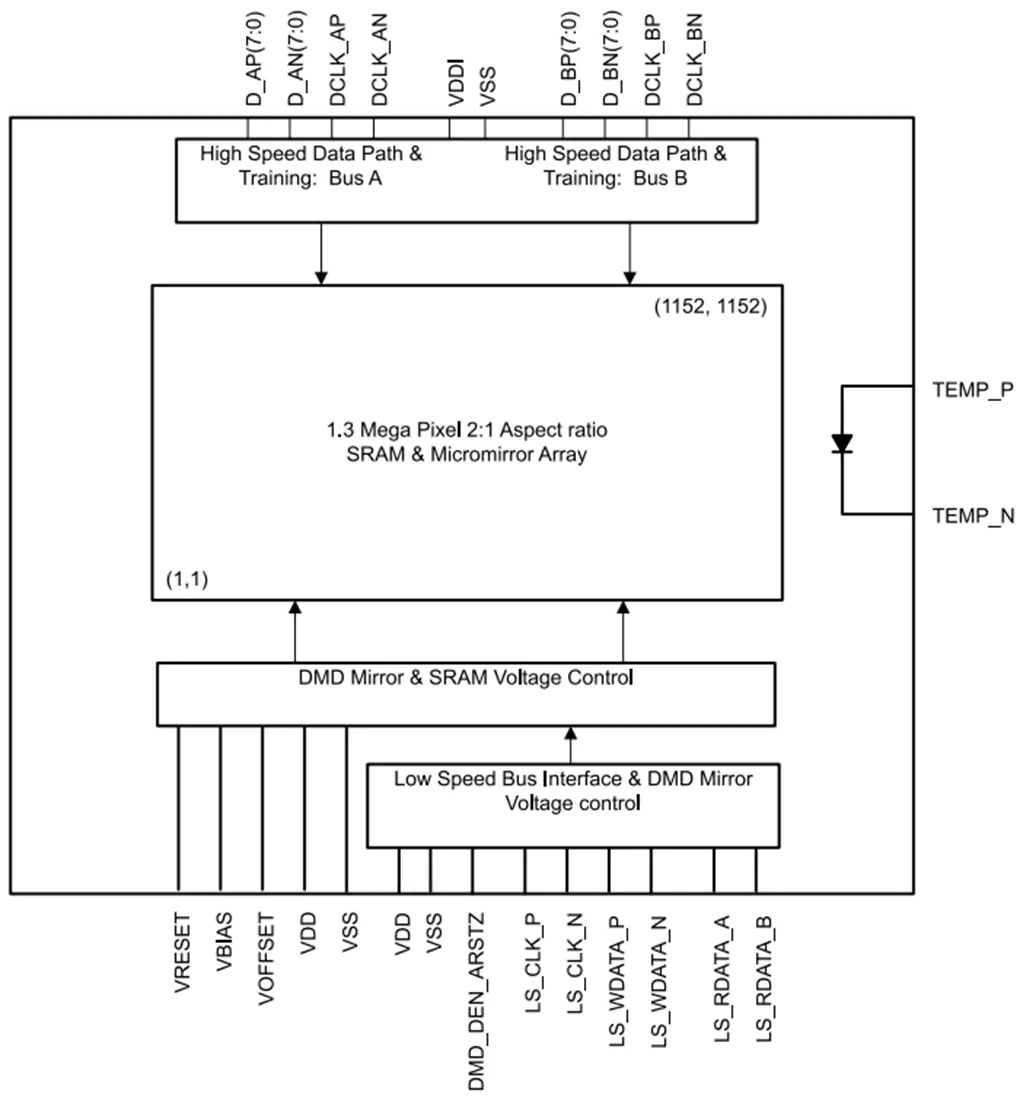

DLP5533A-Q1 DLP汽车DMD功能原理图
