乐鑫ESP32-S2F低功耗2.4GHz Wi-Fi解决方案的介绍

乐鑫ESP32-S2F低功耗2.4GHz Wi-Fi解决方案是一种高度集成的低功耗2.4GHz Wi-Fi片上系统（SoC）解决方案。ESP32-S2F具有最先进的电源和RF性能。SoC是物联网（IoT），可穿戴电子设备和智能家居应用的理想选择。

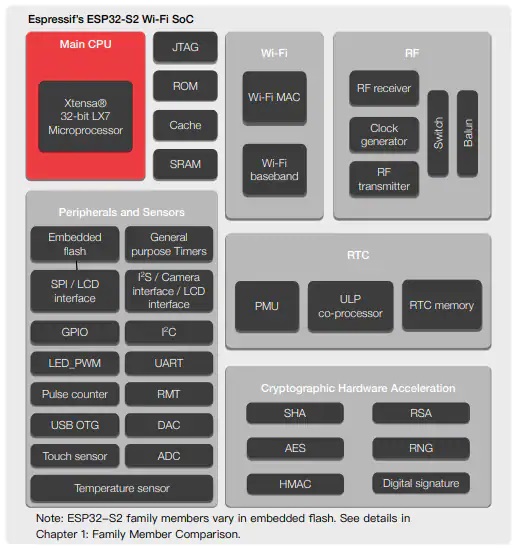

ESP32-S2系列产品包括一个Wi-Fi子系统，集成了Wi-Fi MAC，Wi-Fi无线电和基带，RF开关，RF不平衡变压器，功率放大器，低噪声放大器（LNA）等。

该芯片完全兼容IEEE 802.11b / g / n协议，并提供完整的Wi-Fi解决方案。它具有Xtensa?32位LX7 CPU，该CPU的最高工作频率为240MHz。该芯片支持应用开发，无需主机MCU。片上存储器包括320KB SRAM和128KB ROM。

ESP32-S2F特征

无线上网

符合IEEE 802.11 b / g / n

在2.4GHz频带中支持20MHz，40MHz带宽

单频1T1R模式，数据速率高达150Mbps

WMM

TX / RX A-MPDU，RX A-MSDU

立即块确认

碎片和碎片整理

自动信标监视（硬件TSF）

4个虚拟Wi-Fi接口

同时支持Infrastructure Station，SoftAP和Promiscuous模式，当ESP32-S2系列处于Station模式并执行扫描时，SoftAP通道将与Station通道一起更改

天线分集

802.11mc FTM

CPU和内存

Xtensa单核32位LX7微处理器，最高240MHz

128KB ROM

320KB SRAM

RTC中的16KB SRAM

嵌入式闪存

SPI / QSPI / OSPI支持多个闪存和外部RAM芯片

先进的外围设备接口

43个可编程GPIO

2个12位SAR ADC，最多20个通道

2×8位DAC

14个触摸感应IO

4×SPI

1×I 2秒

2×I 2 C

2×UART

RMT（TX / RX）

LED_PWM，多达8个通道

1×全速USB OTG

1×温度传感器

1×DVP 8/16摄像机接口，使用I 2 S的硬件资源实现

1×LCD接口（8位串行RGB / 8080/6800），使用SPI2的硬件资源实现

1×LCD接口（8/16/24位并行），使用I 2 S的硬件资源实现

安全

安全启动

闪存加密

4096位OTP，用户最多1792位

加密硬件加速：

AES-128 / 192/256（FIPS PUB 197）

哈希（FIPS PUB 180-4）

RSA

随机数发生器（RNG）

HMAC

电子签名

ESP32-S2F应用领域

通用低功耗IoT传感器中枢

通用低功耗IoT数据记录器

视频流摄像机

顶置（OTT）设备

USB设备

语音识别

图像识别

网状网络

家庭自动化

灯光控制

智能插头

智能门锁

智能建筑

智能照明

能源监控

工业自动化

工业无线控制

工业机器人

智慧农业

智能温室

智能灌溉

农业机器人

音频应用

互联网音乐播放器

直播设备

网络广播播放器

音频耳机

医疗保健应用

健康监测

婴儿监视器

具有Wi-Fi功能的玩具

遥控玩具

接近感应玩具

益智玩具

穿戴式电子

智能手表

智能手链

零售和餐饮应用

POS机

服务机器人

触摸感应应用

防水设计

距离感应应用

线性滑块，车轮滑块设计

ESP32-S2F原理图
