艾普凌科S-1213/4 LDO稳压器的介绍

艾普凌科ABLIC S-1213/4 LDO稳压器是具有高耐压，低电流消耗和高精度输出电压的正电压稳压器。这些调节器带有内置的低导通电阻输出晶体管，该晶体管提供非常小的压差和大的输出电流。

S-1213/4调节器具有内置的过流保护电路和输出过热保护电路，以限制输出晶体管的过电流。这些稳压器采用TO-252-5S（A）封装，与行业标准的TO-252-5封装兼容。典型应用包括用于工业设备和家用电器的恒压电源。

S-1213/4 LDO稳压器特征

确保在高达105°C的恶劣温度环境下稳定运行

处理设备的大电流

一流的负载瞬态响应特性

封装在高功耗封装中

内置低导通电阻输出晶体管

内置过电流保护电路

内置热关断电路

S-1213/4 LDO稳压器技术指标

输出电压（内部设置）：

1.8V，3V，3.3V，5V，8V，12V和15V

输出电压范围（外部设置）：

1.8V至30V

2.8V至36V输入电压范围

T a = 25°C时的输出电压精度为±1％

目前的消费：

工作期间：T a = 25°C时为5μA（典型值）

断电期间：T a = 25°C时为0.1μA（典型值）

TO-252-5S（A）和HSOP-8A封装

-40°C至105°C的工作温度范围

S-1213/4 LDO稳压器应用领域

家用设备：

火警

微波

空气净化器

冷气机

机顶盒

产业：

FA机器人

可编程逻辑控制器（PLC）

交流伺服

直流无刷风扇

步进电机驱动器

安全光幕

S-1213/4 LDO稳压器总览

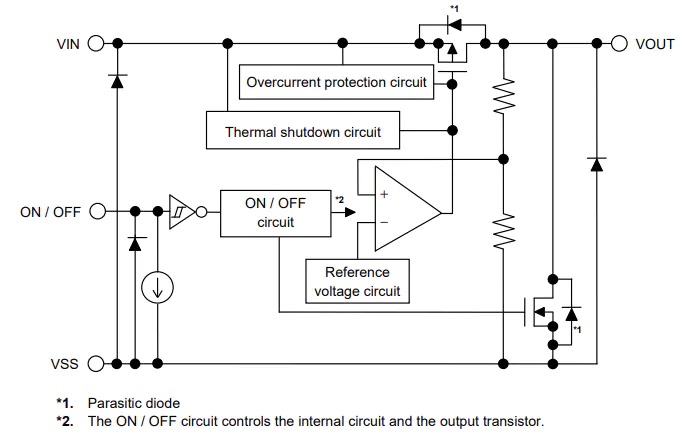

S-1213/4 LDO稳压器原理图（内部设置输出电压）

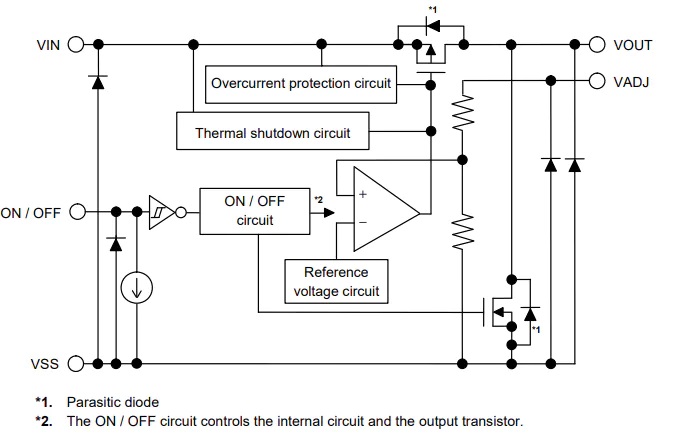

S-1213/4 LDO稳压器原理图（外部设置输出电压）
