意法半导体EVALSTPM-3PHISO评估板的介绍

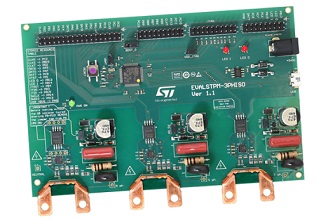

意法半导体STMicroelectronics EVALSTPM-3PHISO评估板实现了带有低成本并联电流传感器的完整三相电表。该解决方案基于STPMS2器件，双通道，24位二阶sigma-delta调制器，通过分压器和并联电流传感器测量每相的电压和电流。优化了感应电路和PCB布局，以最大化信噪比，以实现最佳精度。

STMicroelectronics STPMS2使用4MHz时钟对信号进行过采样，该时钟由微控制器以同步方式分配，并输出电压和电流sigma-delta比特流，在同一引脚上多路复用。STPMS2调制器与MCU之间的两线通信通过STISO621W（6kV电隔离接口）隔离，可实现高达100Mbps的速率和低脉冲失真

解决方案中嵌入的FW利用STM32F413RH的DFSDM滤波器以200μs的速率将六个比特流转换为24位电压和电流数据。所有计量参数均以200μs为基础实时计算。两个LED可用于产生有功和无功脉冲。FW还实现了虚拟com通讯，可轻松访问内部参数以读取计量数据，修改内部配置以实现应用程序的高度灵活性并校准电路板。

EVALSTPM-3PHISO评估板特征

符合EN 50470-x，IEC 62053-2x，ANSI12.2x交流电表的标准要求

每个相位的有源宽带，有源基波，无功和视在功率/能量计算以及累加

根据IEC 62053-22的3-ph有功/视在功率测量，精度等级为0.5

根据IEC 62053-21的3-ph无功功率测量的精度等级为1

六个通道的电压和电流抽取样本（200μs）

每个电压和电流信号的RMS和THD（可选）计算

5kHz测量带宽

可选的高通滤波器，用于直流测量

每个相的线周期和相移测量

相电压延迟

全面校准（用于直流测量的幅度，功率偏移和样本偏移）

两个可配置的LED用于脉冲输出

使用Shell命令通过USB在虚拟com端口模式下进行通信

两相之间的6kV电流隔离，爬电距离和间隙为8mm
