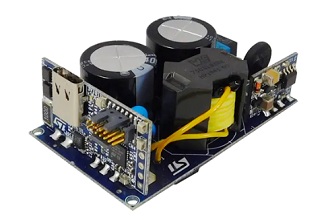

意法半导体STEVAL-USBPD27S 27W AC-DC适配器参考设计

意法半导体STMicroelectronics STEVAL-USBPD27S 27W AC-DC适配器参考设计可作为具有单个USB Type-C端口的USB供电提供程序。它支持可编程电源（PPS），并具有自适应同步整流功能。借助最少的材料清单，它使用户可以轻松设计紧凑且经济高效的适配器。

意法半导体STEVAL-USBPD27S接受广泛的输入电压，并提供两个稳压良好的固定PDO（5V @ 5A，9V @ 3A）和两个APDO（5V Prog @ 5A和9V Prog @ 3A）。可以将它们微调到广告电压范围（可编程电源或PPS），从而按照USB Power Delivery规范的要求管理V CONN。

该适配器符合最严格的节能建议（EU CoC – Tier 2 ver。5和DOE Level VI），确保空载功耗小于40mW。所有PDO均符合CoC ver。5 –除9V Prog @ 3A APDO之外，满足Tier 2和DOE VI级要求，从而保证了在活动模式下的最低四点平均效率。该系统已经过测试，可以使用标准平均检测器在115V AC和230V AC的输入电压下，在半负载和满负载下，验证传导噪声的排放以及是否符合EN55022（B类）。

STEVAL-USBPD27S特征

符合USB Power Delivery 3.0

90VAC至264VAC（线路频率：45Hz至65Hz）通用输入电源电压范围

PD输出

两个固定的PDO（5V @ 5A，9V @ 3A）

两个APDO（PPS）（5V Prog @ 5A，9V Prog @ 3A）

CV为20mV步进，CC PPS模式为50mA步进

27W输出功率

符合CoC ver。的主动模式下的最低四点平均效率 5

Tier 2和DOE VI级要求

<40mW空载待机功率

板载MCU控制的自适应同步整流

加载前馈

OVP，UVP，OC，短路保护

CC线路上的ESD保护超过IEC61000-4-2级别4

根据IEC61000-4-5，VBUS引脚上高达35A的浪涌电流的抗扰性为8 / 20μs波形

符合EN55022（B类）传导噪声标准

紧凑的外形

59x35x21mm尺寸

10.2W / inch3功率密度

符合RoHS

STEVAL-USBPD27S原理图
