德州仪器TMAG5124霍尔效应开关传感器的介绍

德州仪器（TI）TMAG5124霍尔效应开关传感器是一种高精度霍尔效应传感器，提供2线接口，适合工业设计。TMAG5124集成了一个电流源，该电流源可根据施加到零件的磁场值在两个级别之间切换。

固定高值时，可以从两个范围中选择低值。这种类型的接口可实现传感器与控制器之间的强大通信，允许长距离传输，有助于检测断开连接，并将导线数限制为两根。

德州仪器TMAG5124采用3引脚SOT-23封装。封装上提供了三个引脚，但该器件仅需要V CC和GND引脚即可工作。可以从这两个引脚中的任何一个引脚测量电流，从而形成高端或低端配置。不同的产品变型可以选择不同级别的磁敏度，以满足特定于应用的要求。

TMAG5124的宽工作电压范围和反极性保护设计用于多种工业应用。

TMAG5124霍尔效应开关传感器特征

带有2线制接口的霍尔效应开关

低电平电流输出选项

TMAG5124A / B / C / D（3.5mA）

TMAG5124E / F / G / H（6mA）

磁灵敏度

TMAG5124A / E（4mT（典型值））

TMAG5124B / F（6mT（典型值））

TMAG5124C / G（10mT（典型值））

TMAG5124D / H（15mT（典型值））

40kHz快速感应带宽

支持宽电压范围

2.5V至38V工作VCC范围

无需外部稳压器

宽工作温度范围

–40°C至+ 125°C环境工作温度范围

保护功能

支持高达40V的负载突降

反极性保护

SOT-23封装选项

TMAG5124霍尔效应开关传感器应用领域

工业机器人

工厂自动化与控制

流体流量测量

医疗设备

车外感应

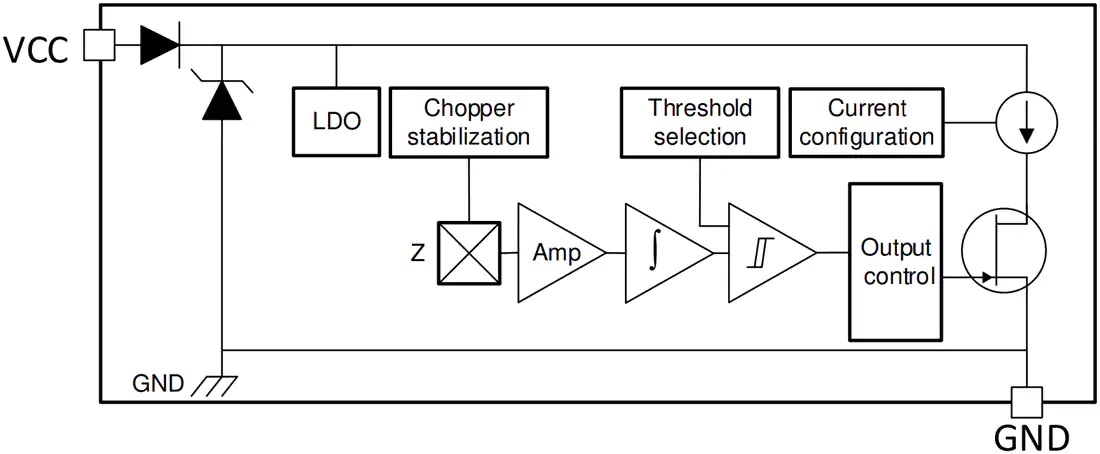

TMAG5124霍尔效应开关传感器功能原理图
