德州仪器TPL1401数字电位器（Digipot）的介绍

德州仪器（TI）TPL1401数字电位器（Digipot）由于集成了缓冲抽头而在分压器应用中提供了更高的负载调节率。TPL1401借助集成的非易失性存储器（NVM）和简单的I 2 C数字接口，可以轻松地进行工厂内校准和调整，以与该设备进行通信。该设备支持I 2 C标准模式（100kbps），快速模式（400kbps）和快速模式加（1Mbps）。

德州仪器（TI）TPL1401可使用内部基准电压源或电源基准电压源工作，并提供1.8V至5.5V的满量程输出。该器件还包括抽头锁定功能，用于电流吸收应用的反馈（FB）引脚以及两个字节的用户可编程NVM空间。

TPL1401具有上电复位（POR）电路，可确保所有寄存器均使用NVM以默认或用户编程的设置开始。数字电位器输出在高阻抗模式（默认）下打开；使用NVM可以将此设置编程为10kΩ-GND。

TPL1401纤巧，功能丰富，并且易于使用，可以集成到许多应用程序中。TPL1401在–40°C至+ 125°C的温度范围内工作。

TPL1401数字电位器特征

256位数字电位器，用于分压器应用

1个LSB INL和DNL

工作范围广

1.8V至5.5V电源

–40°C至+ 125°C的温度范围

缓冲刮水器可改善负载调节

FB引脚，用于精密电流吸收器应用

刮水器锁定功能可防止意外写入数字电位器

I 2 C接口

标准，快速和快速加号模式

V DD = 5.5V时为1.62VV IH

用户可编程的非易失性存储器（NVM / EEPROM）

保存并调用所有寄存器设置

内部参考

极低的功率（1.8V时为0.2mA）

高阻抗或10K-GND的灵活启动

8引脚WSON（2mm×2mm）小型封装

TPL1401数字电位器应用领域

出口和应急照明

扫码机

条码读取器

智能音箱

可视门铃

无绳吸尘器

机器人割草机

激光测距仪

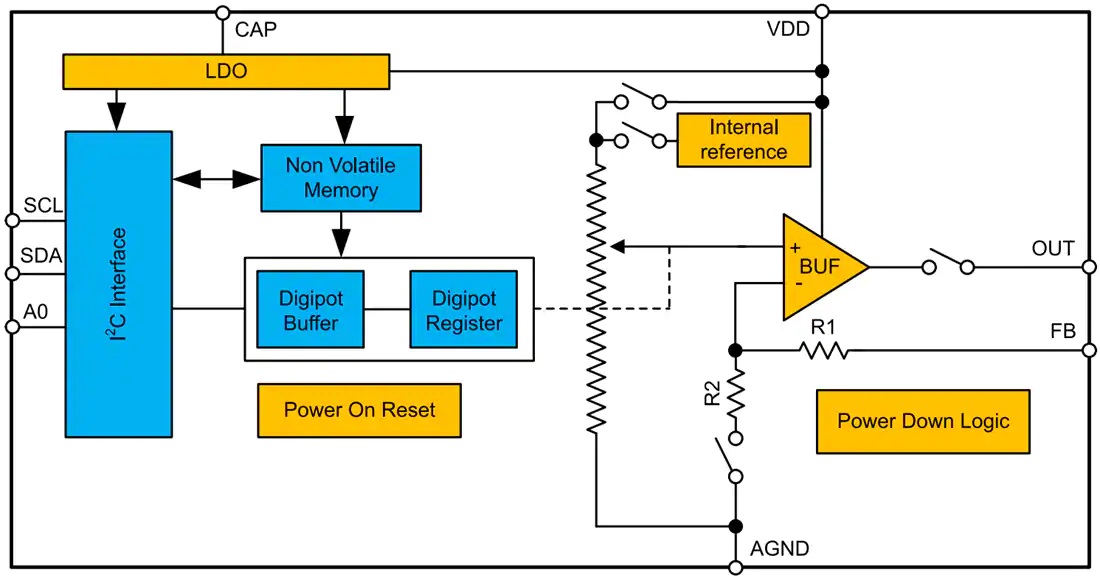

TPL1401数字电位器功能原理图
