德州仪器TPS563207 3A同步降压转换器的介绍

德州仪器（TI）TPS563207 3A同步降压转换器是采用SOT563封装的简单易用的降压转换器。该设备经过优化，可使用最少的外部组件进行操作。该开关电源（SMPS）器件采用D-CAP2模式控制，提供快速的瞬态响应，并支持低等效串联电阻（ESR）输出电容器（例如特种聚合物）和超低ESR陶瓷电容器，而无需外部补偿组件。

TPS563207工作在FCCM模式下，即使在轻负载下也可保持较小的纹波。德州仪器（TI）TPS563207采用6引脚1.6mm x 1.6mm SOT563（DRL）封装，额定结温为–40°C至125°C。

TPS563207 特征

具有集成的95mΩ和57mΩFET的3A转换器

具有快速瞬态响应的D-CAP2?模式控制

4.3V至17V输入电压范围

0.806V至7V输出电压范围

连续电流模式（FCCM模式）

典型的580kHz开关频率

低停机电流，小于3μA

2％的反馈电压精度（25°C）

提供预偏置功能

逐周期过电流限制

打模式过流保护

非锁存UVP和TSD保护

1.2ms固定软启动

TPS563207 应用领域

数字机顶盒（STB）

电视用SMPS电源

智能音箱

有线网络

监视

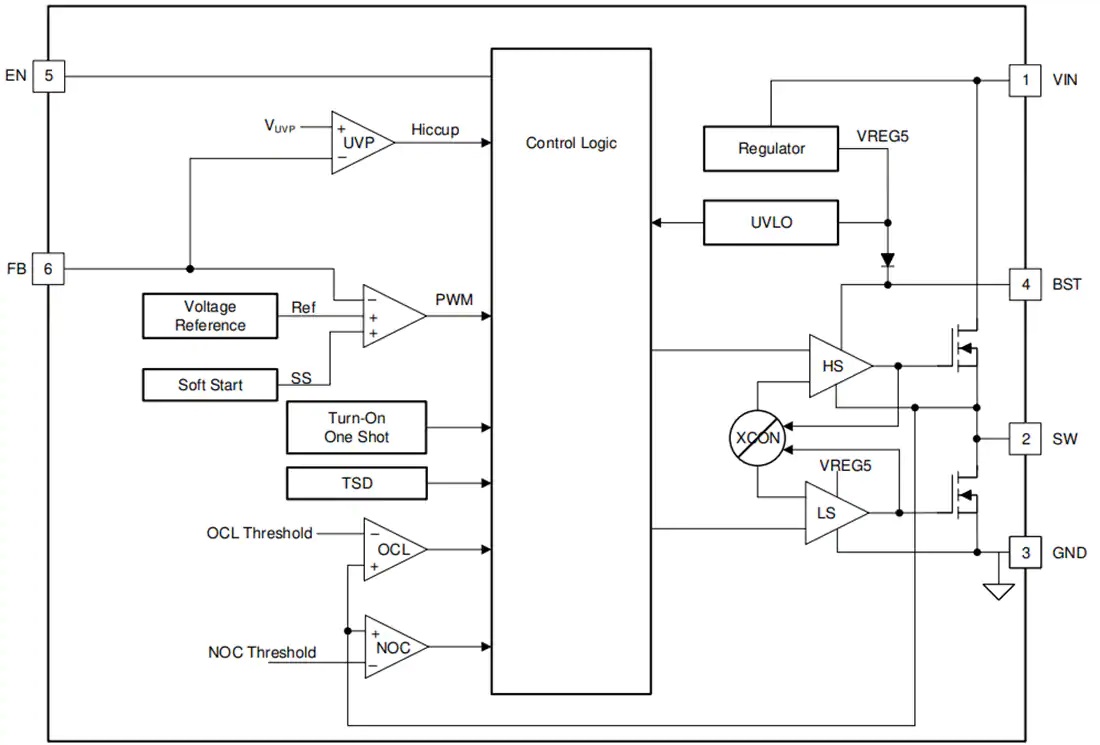

TPS563207 功能原理图
