德州仪器（TI）TPS7A20低压降（LDO）线性稳压器的介绍

德州仪器（TI）TPS7A20低压降（LDO）线性稳压器可提供300mA的输出电流。TPS7A20旨在提供低噪声，高PSRR以及出色的负载和线路瞬态性能，可以满足RF和其他敏感模拟电路的要求。TPS7A20采用创新的设计技术，无需添加噪声旁路电容器即可提供超低噪声性能。TPS7A20还具有低静态电流的优势，非常适合电池供电的应用。

德州仪器（TI）TPS7A20的输入电压范围为1.6V至6.0V，输出范围为0.8V至5.5V，可用于多种应用。该器件使用精密基准电路来提供1.5％的过载，线路和温度变化的最大精度。德州仪器（TI）TPS7A20具有内部软启动功能，可降低浪涌电流，从而将启动期间的输入电压降降至最低。该器件在使用小型陶瓷电容器时很稳定，因此整体解决方案尺寸较小。

TPS7A20的智能使能输入电路带有内部控制的下拉电阻，即使EN引脚悬空时，该引脚仍可保持LDO禁用，并有助于消除用于下拉EN引脚的外部组件。

TPS7A20特征

7μV RMS的低输出电压噪声

无需噪声旁路电容

1kHz高PSRR时95dB

6.5μA极低I Q

1.6V至6.0V输入电压范围

0.8V至5.5V输出电压范围

±1.5％（最大）输出电压容差

辍学率极低

300mA时为140mV（最大值）（V OUT = 3.3V）

低浪涌电流

智能启用下拉

用最小1μF的陶瓷输出电容器即可稳定

配套

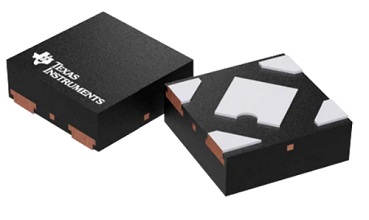

1mm×1mm X2SON

TPS7A20应用领域

智能手机和平板电脑

IP网络摄像机

便携式医疗设备

智能仪表和现场变送器

马达驱动

可穿戴

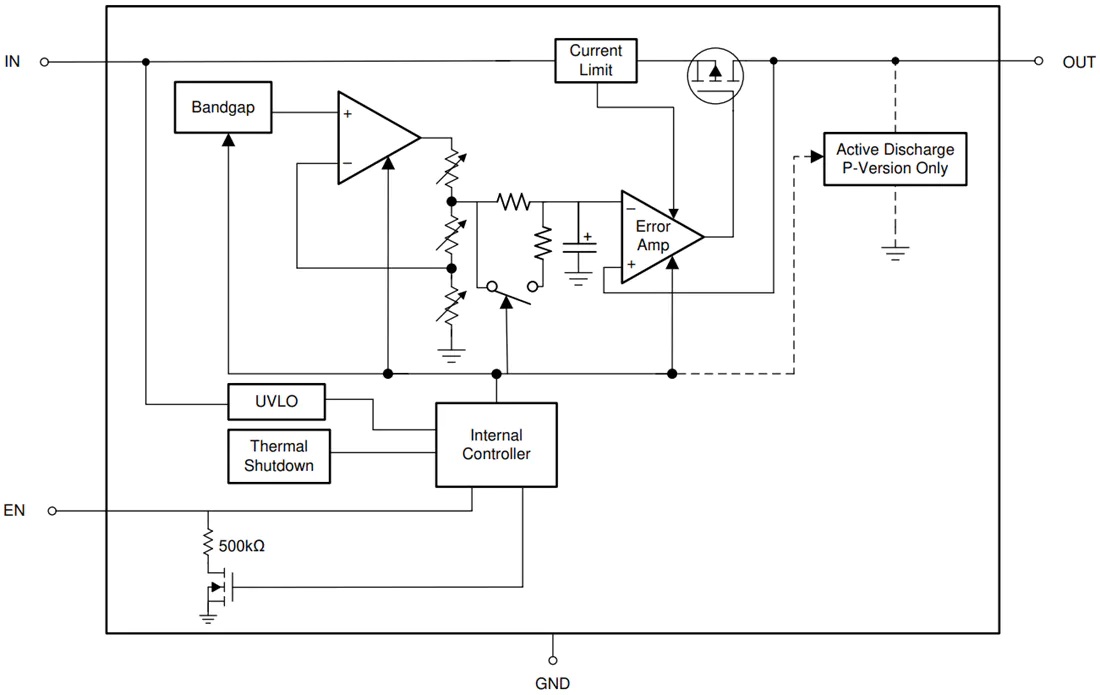

TPS7A20功能原理图
