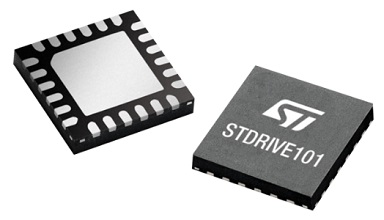

意法半导体STDRIVE101三重半桥栅极驱动器的介绍

意法半导体STMicroelectronics STDRIVE101三重半桥栅极驱动器是一种低压栅极驱动器，适用于驱动三相无刷电机。STDRIVE101是具有三个用于N沟道功率MOSFET的半桥栅极驱动器的单芯片。每个驱动器的电流能力为600mA（灌/拉电流）。

它集成了一个低压降线性稳压器，可通过自举电路为低端和高端栅极驱动器生成电源电压。该器件在低侧和高侧部分均提供欠压锁定（UVLO），从而防止电源开关在低效率或危险条件下工作。

集成在STDRIVE101中的控制逻辑允许两种输入策略（高端和低端或使能和PWM驱动信号）。根据DT / MODE引脚选择驱动方式。在这两种情况下，互锁或内部产生的停滞时间可确保防止交叉传导。STDRIVE101还具有 针对每个外部MOSFET的V DS监视保护，热关断功能，并可置于待机模式以降低功耗。

STMicroelectronics STDRIVE101三重半桥栅极驱动器采用VFQFPN24封装，工作温度范围为-40°C至+ 125°C。

STDRIVE101特征

5.5V至75.0V宽工作电压

600mA灌/拉电流能力

3.3V和5.0V控制逻辑

两种输入策略

具有可调死区时间的ENx / INx

带互锁的INHx / INLx

所有通道的匹配传播延迟

非常短的40ns传播延迟

集成自举二极管

12V LDO线性稳压器（最大50mA）

每个外部MOSFET的嵌入式V DS监视器

过电流比较器

UVLO和热关机保护

待机模式，低功耗运行

-40°C至+ 125°C的工作温度范围

4mm x 4mm VFQFPN24封装

STDRIVE101应用领域

家庭自动化

家电类

电动自行车

电动工具

风扇和水泵

工业自动化

纺织机

游戏机

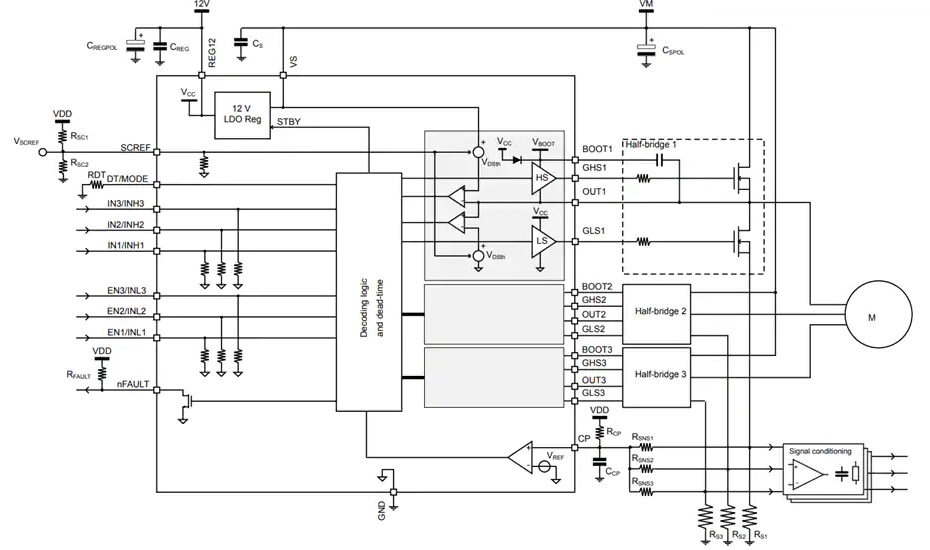

STDRIVE101原理图

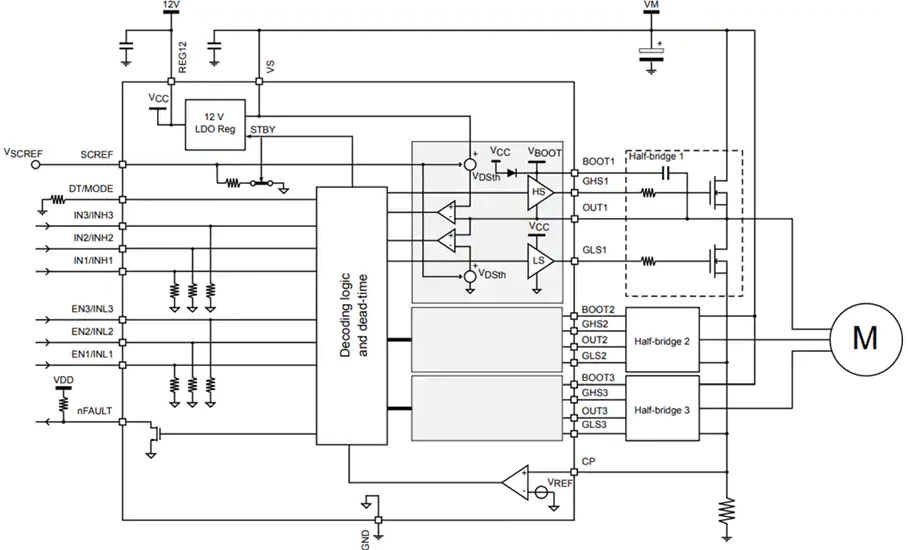

STDRIVE101典型应用电路
