意法半导体STDRIVE101演示板（EVALSTDRIVE101）的介绍

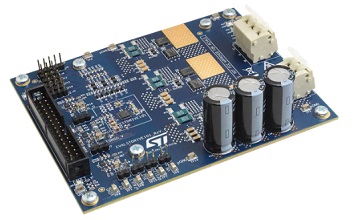

意法半导体STMicroelectronics STDRIVE101演示板（EVALSTDRIVE101）为STDRIVE101三重半桥栅极驱动器和STL110N10F7 STripFETF7功率MOSFET提供了一个评估平台。EVALSTDRIVE101设计用于驱动三相无刷直流电动机，并且可以通过电动机控制连接器与不同的STM32微控制器接口。

该电路板可以配置为单并联和三并联，并且在两种配置中都可以支持FOC和六步算法。板载的霍尔传感器连接器和相位感应网络使用户能够实现运动控制的传感器和无传感器算法。

STMicroelectronics EVALSTDRIVE101可以对STDRIVE101及其功能进行全面评估，包括用于过流保护的嵌入式比较器以及每个功率MOSFET的漏源电压检测。

EVALSTDRIVE101特征

输入总线电压为6 V至75 V，并带有专用监控器

输出电流高达20A rms

基于STL110N10F7 STripFET F7功率MOSFET的功率级

STDRIVE101嵌入式功能

两种输入策略（启用/具有可调死区时间生成的输入或带联锁的直接驱动）

功率MOSFET的VDS感测

内部比较器提供过流保护

三路或单路可配置电流检测

BEMF或数字霍尔传感器电路

NTC传感器，用于PCB温度监控

电机控制连接器与各种STM32板和系统兼容

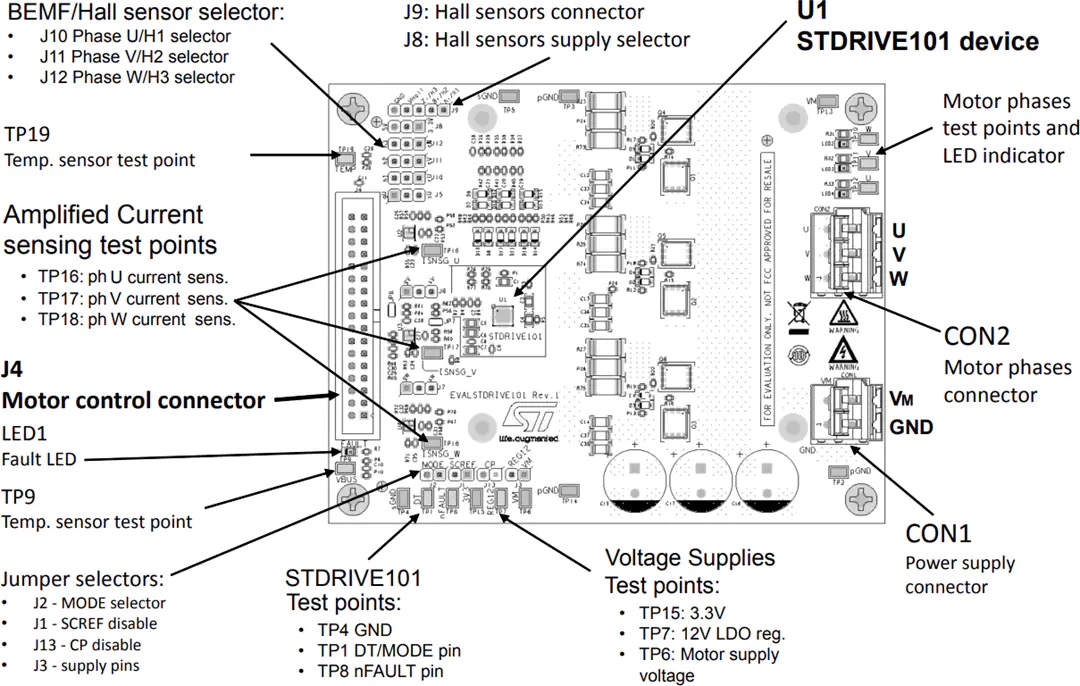

EVALSTDRIVE101电路板布局结构
